Экотерм Про — эффективное инфракрасное отопление для помещений с высокими потолками от 4 до 40 метров
Водяные панели Экотерм Про решают все недостатки воздушных и конвективных систем отопления
Лучистое отопление позволяет снизить температуру воздуха на 3–4°C от расчётной, а каждый градус экономит 6–7% затрат на энергоносители. Дополнительно снижаются теплопотери за счёт минимального температурного градиента по высоте помещения.
Система проста конструктивно и крайне надёжна. Срок службы панелей равен сроку эксплуатации здания. Отсутствие подвижных частей и электрических компонентов исключает износ.
Расходы на профилактику и обслуживание системы полностью отсутствуют. Нет фильтров, вентиляторов или других элементов, требующих регулярной замены или ремонта.
Водяные лучистые панели гигиеничны, полностью пожаро- и взрывобезопасны. Ограничения по применению отсутствуют — их устанавливают в школах, больницах, на производствах с горючими материалами.
Гибкое регулирование температуры отдельных рабочих зон без обогрева всего объёма помещения. Быстрый прогрев благодаря низкой инерционности системы.
В системе отсутствуют вентиляторы и подвижные элементы. Полная тишина формирует акустический комфорт, повышает производительность персонала и концентрацию.
Лучистое отопление не сжигает кислород, не изменяет влажность воздуха, исключает сквозняки и перемещение пыли. Тепло воспринимается как естественное солнечное — приятное и полезное для здоровья.
Идеальны для помещений
4 — 40 м
высота потолков
Рабочие зоны промышленных зданий занимают не более 10–20% общего объёма. Нагрев 80–90% воздуха вне рабочих зон — прямые потери энергии.

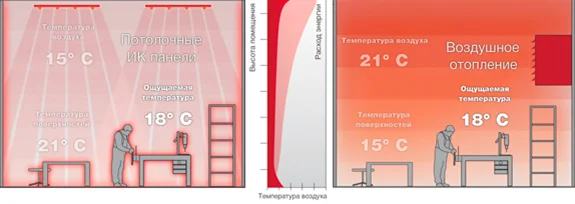

Воздух 21°C · Поверхности 15°C · Ощущаемая 18°C
Воздух 15°C · Поверхности 21°C · Ощущаемая 18°C
Воздушное отопление
Потолочное ИК отопление

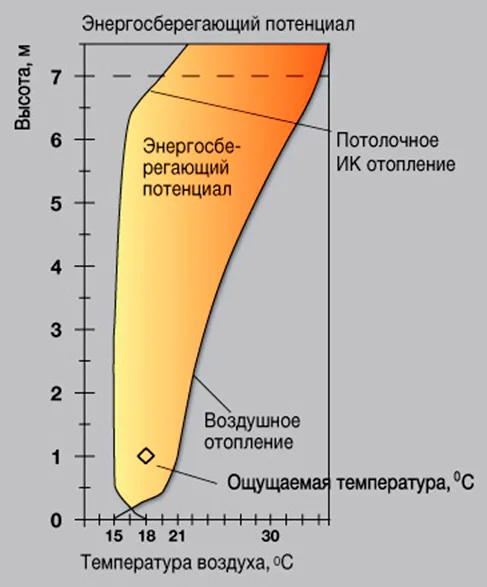

Энергосберегающий потенциал

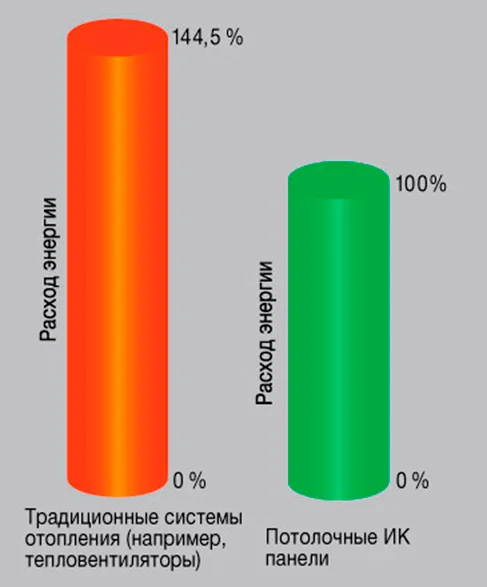

Расход энергии: традиционные системы тратят на 44,5% больше по сравнению с потолочными лучистыми панелями
В здании высотой 12 м при средней температуре в рабочей зоне 18°C воздух под крышей оказывается нагретым до 35–40°C при воздушном отоплении. Такой градиентный перегрев приводит к резкому возрастанию тепловых потерь через наружные ограждения и световые проёмы.
Системы отопления с помощью водяных лучистых панелей эффективно решают все недостатки воздушного отопления. Десятки тысяч объектов по всему миру успешно эксплуатируют их уже десятилетиями с высочайшей энергоэффективностью и практически без эксплуатационных затрат.
| Параметр | Воздушное отопление | Лучистое отопление |
|---|---|---|
| Расход энергии (относительный) | 144,5% | 100% |
| Электроэнергия для работы | Обязательна (вентиляторы) | Не требуется |
| Обслуживание | Регулярное | Отсутствует |
| Градиент температуры | до 2°C/м высоты | Минимальный |
| Сквозняки и пыль | Да | Нет |
| Шум | Высокий | Бесшумно |
| Пожаробезопасность | Ограничения | Абсолютная |
| Срок службы | 10–15 лет | Срок службы здания |
| Зональное регулирование | Затруднительно | Да |
| Охлаждение летом | Нет | Да (холодная вода) |

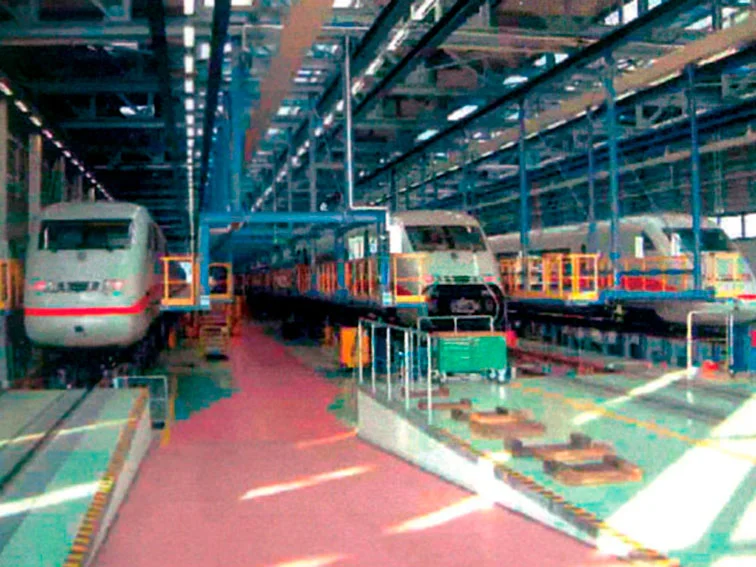

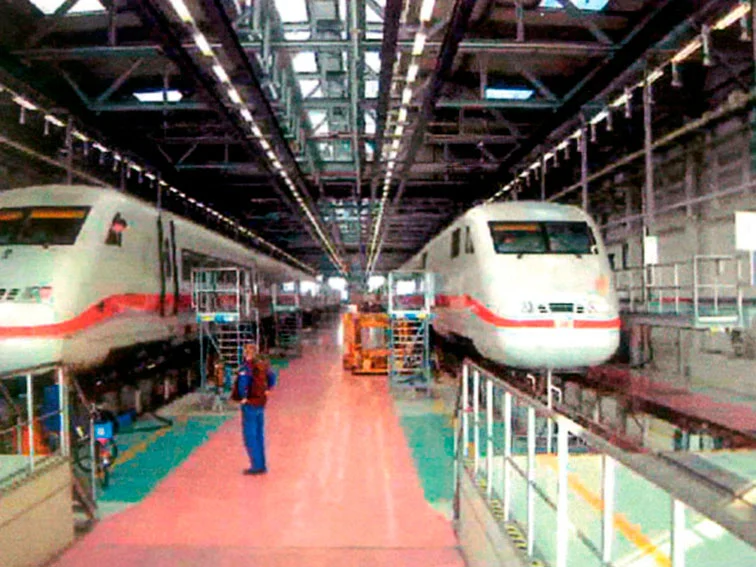

Берлин, 2002 год. Депо техобслуживания поездов — два перрона с разными системами отопления. Слева: воздушное. Справа: лучистое.

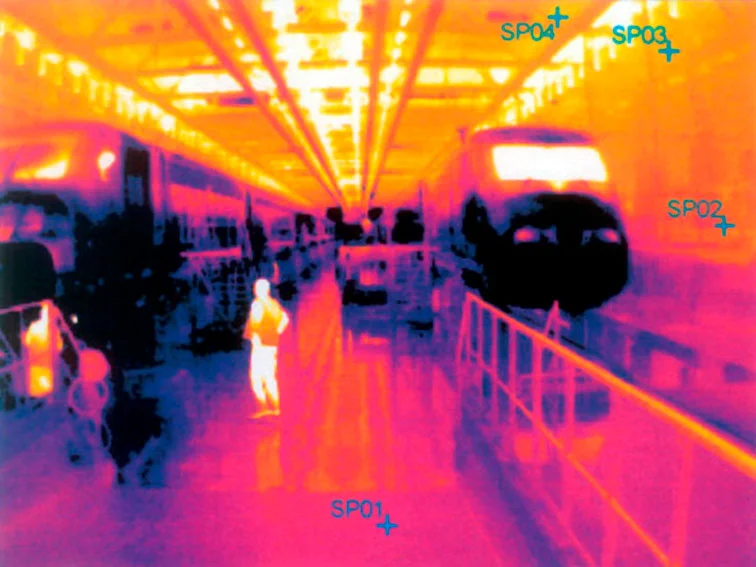

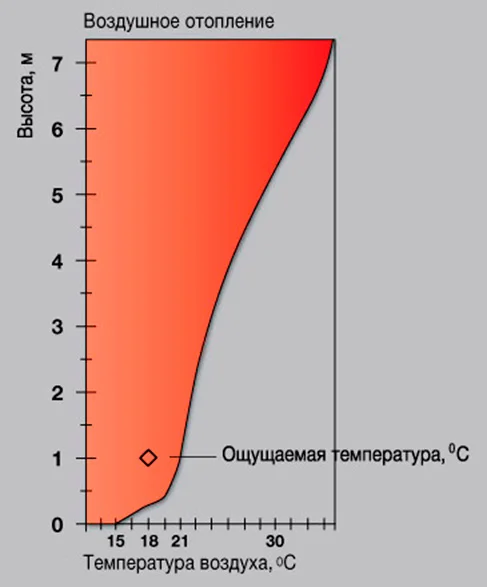

Воздушное отопление — тепло под потолком

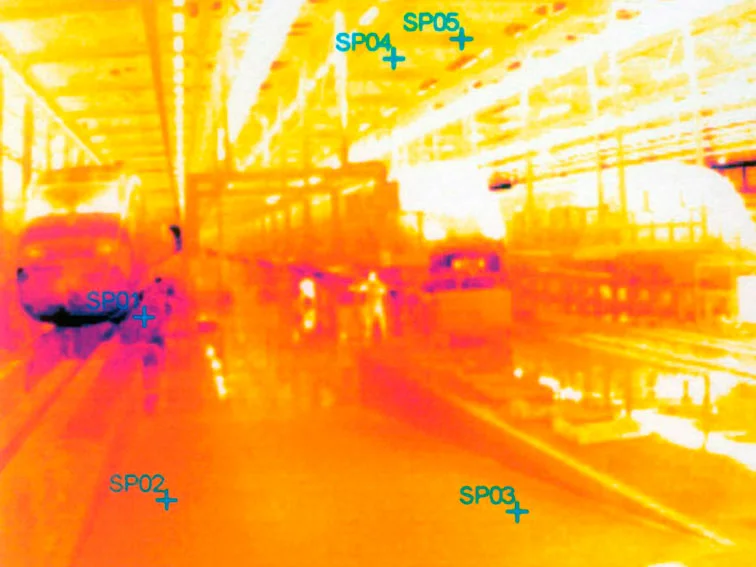

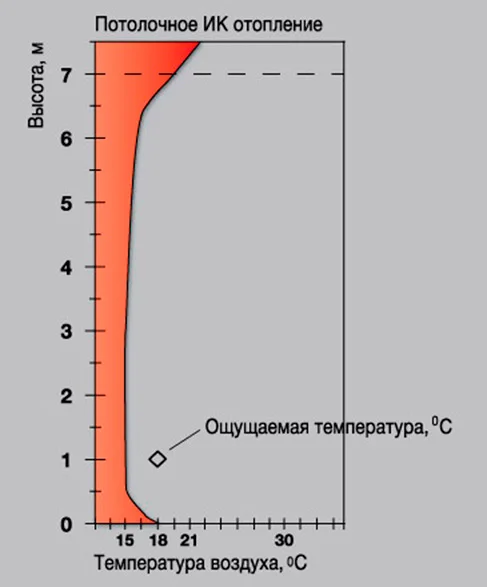

Лучистое отопление — тепло в рабочей зоне

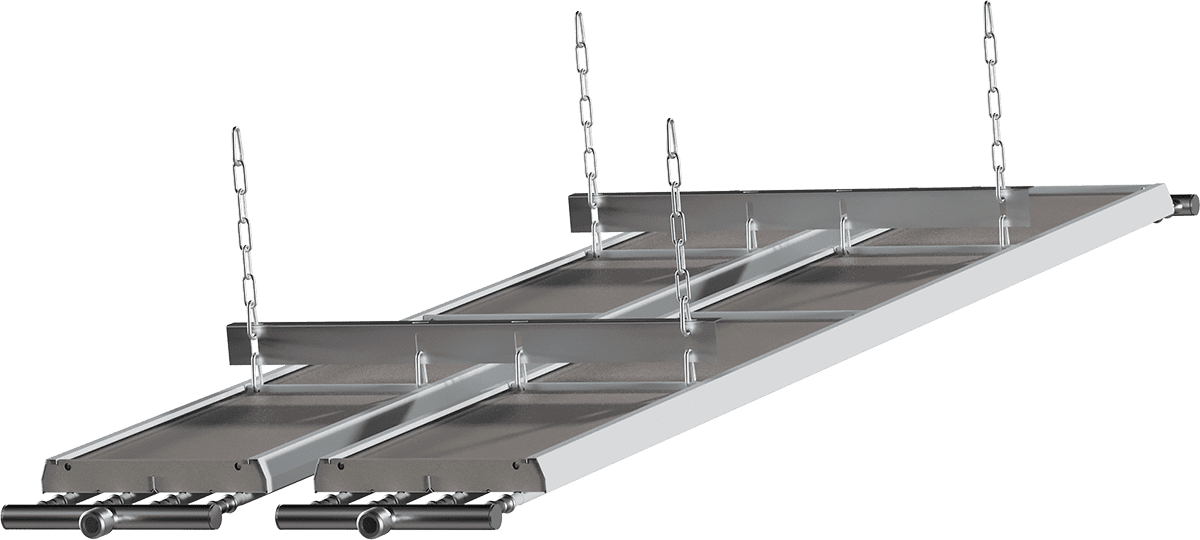

Сдвоенный

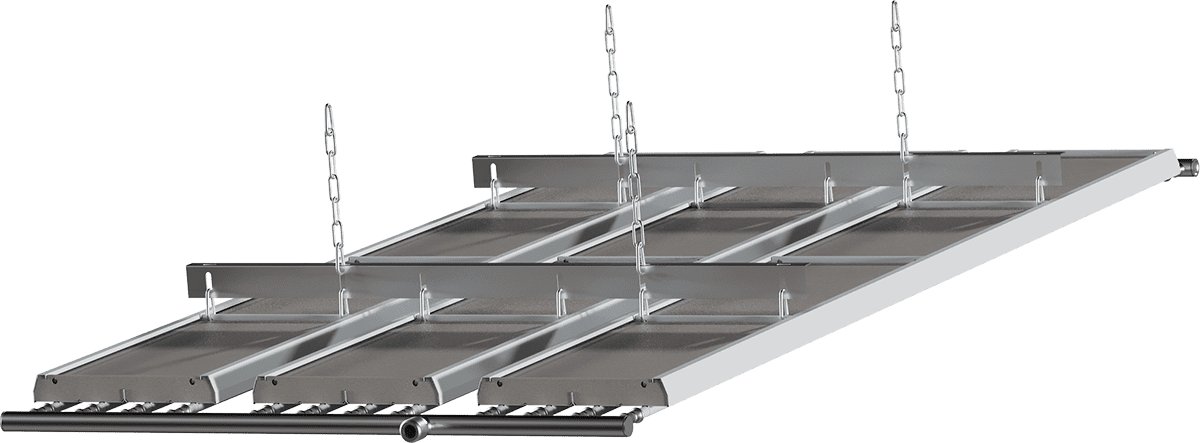

Тройной

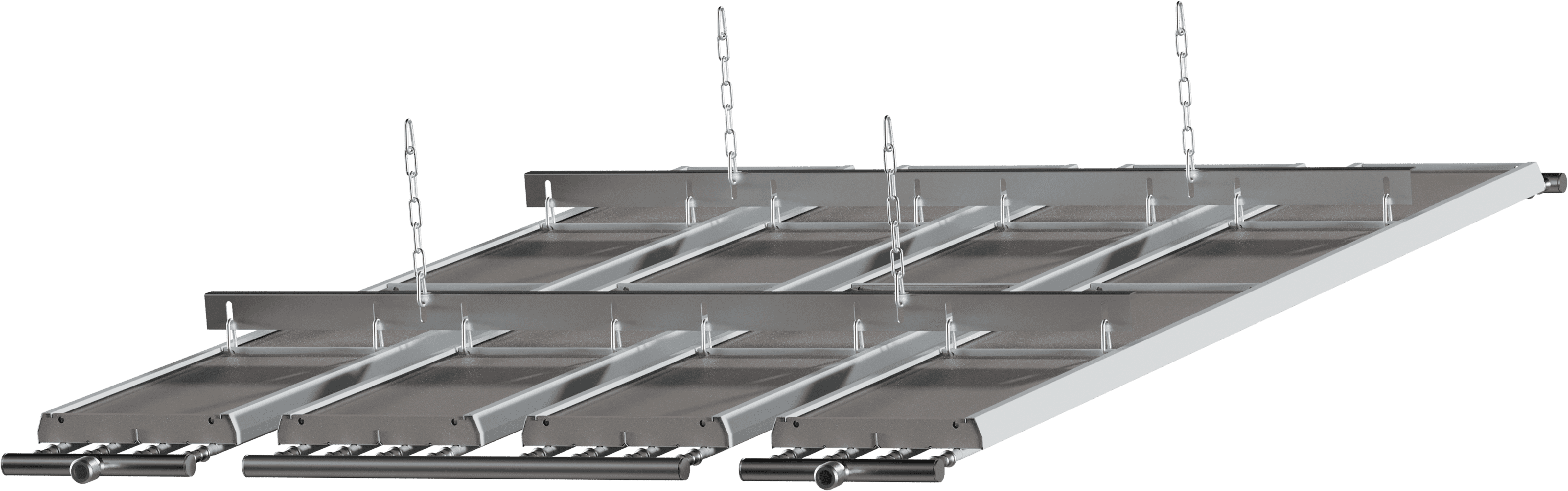

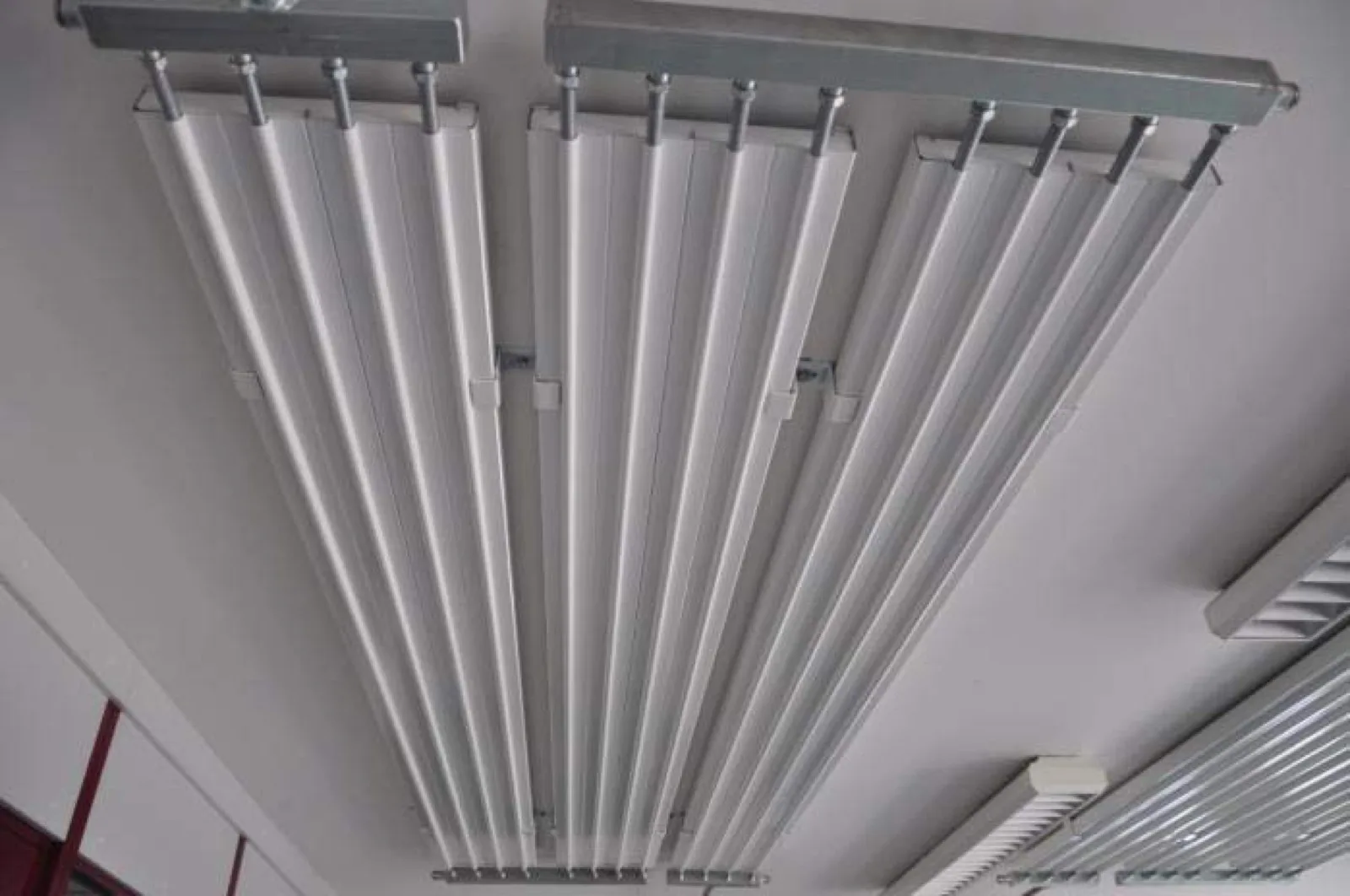

Четырёхпанельный

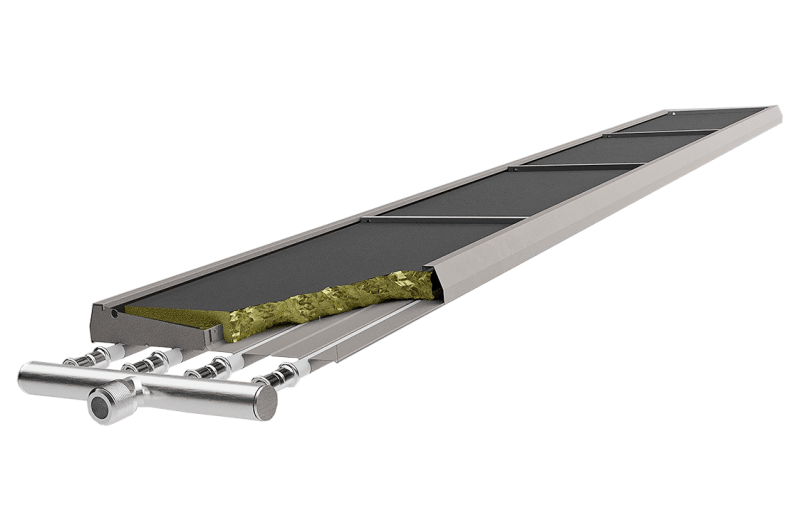

Теплоноситель из котельной подаётся в стальные трубы внутри панели
Тепло передаётся от труб к металлическому экрану с полимерным покрытием
Экран испускает длинноволновое инфракрасное излучение вниз, в рабочую зону
Люди, предметы и пол передают тепло воздуху через естественную конвекцию
За счёт этого в помещении достигается ровный температурный профиль. Воздух не перегревается, что исключает образование высокотемпературной подушки под потолком и минимизирует теплопотери.
Видеообзор потолочных излучающих панелей Экотерм Про
Панели Экотерм Про применяются в помещениях с высотой потолков от 4 до 40 метров

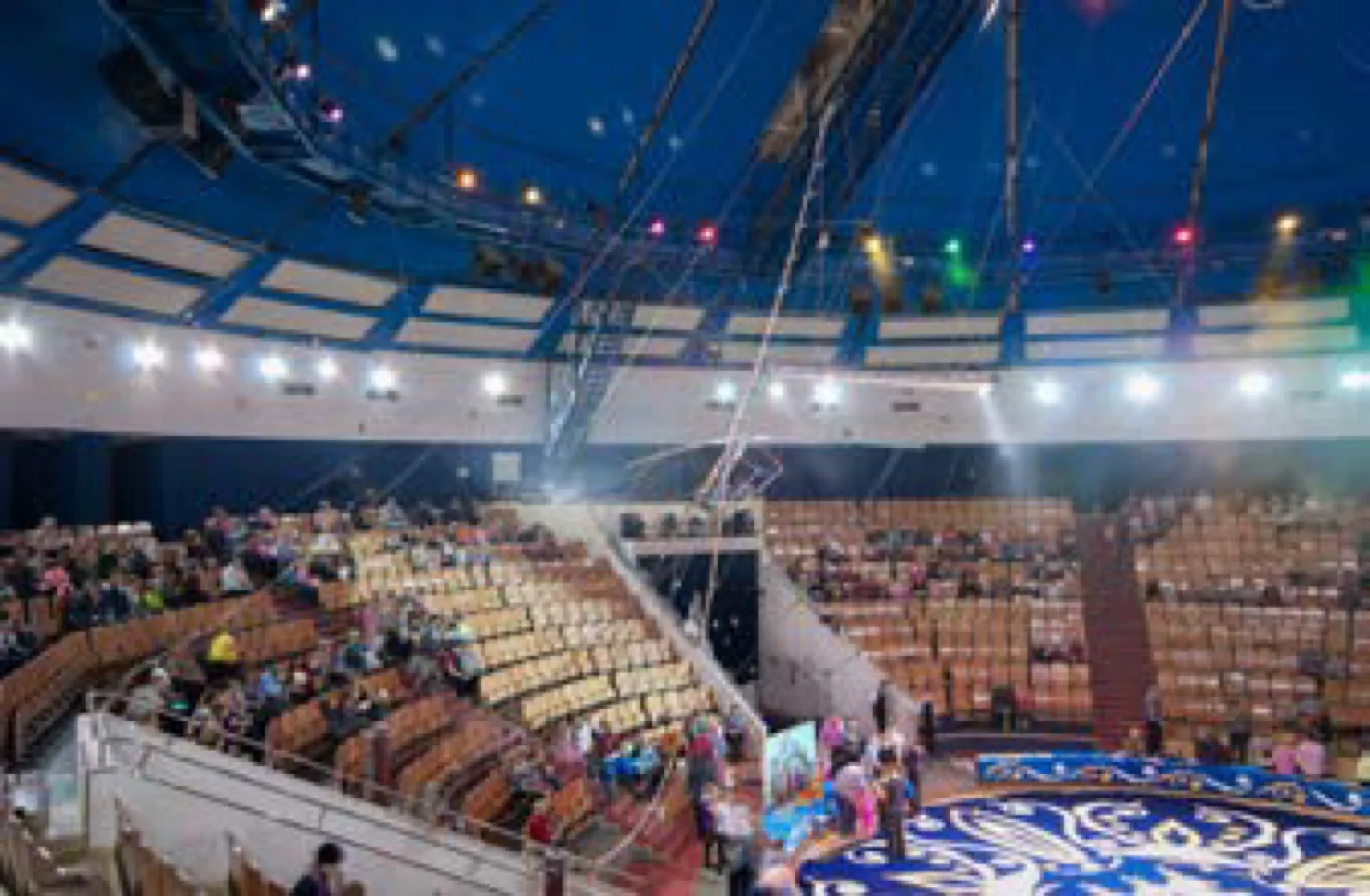

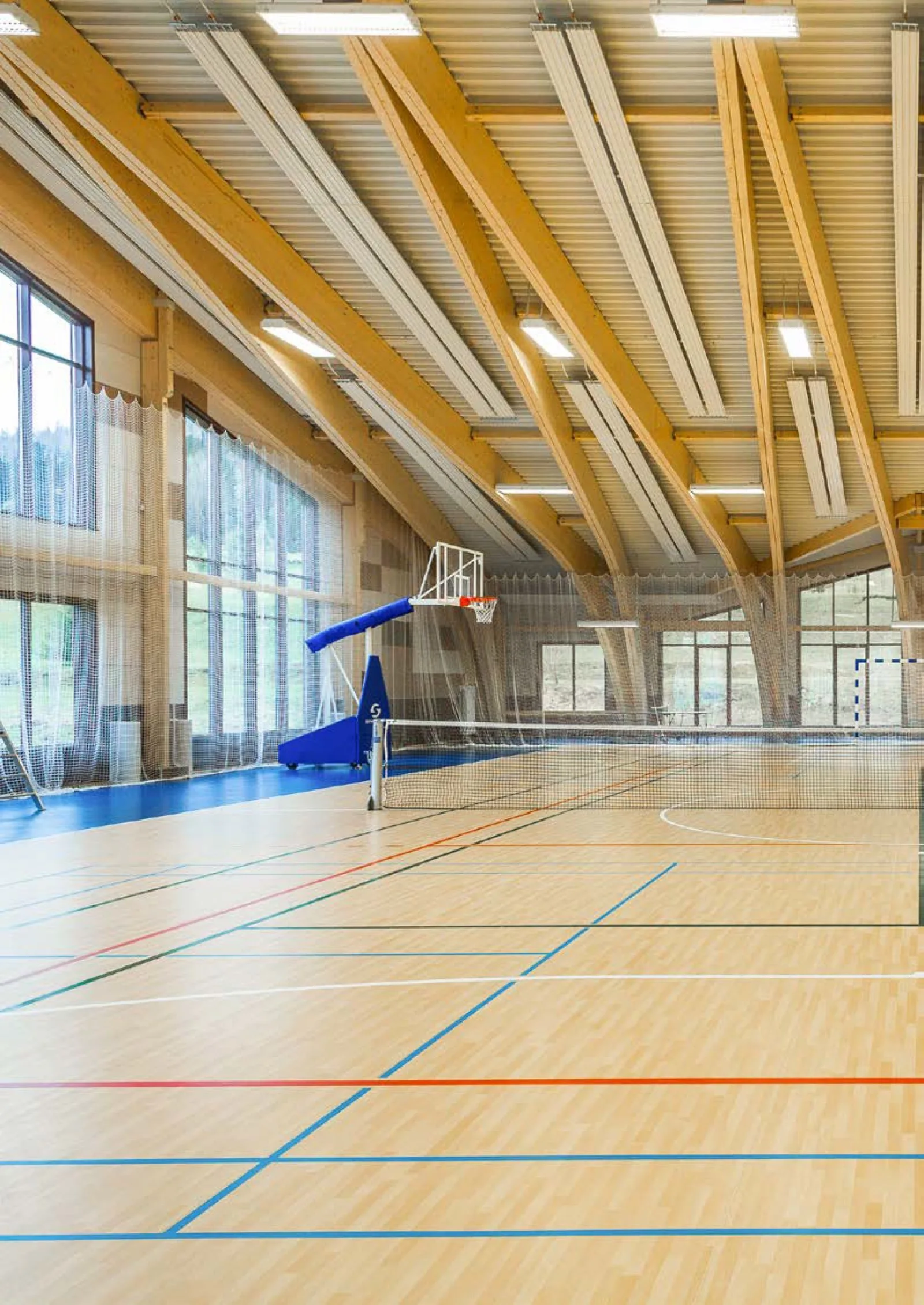

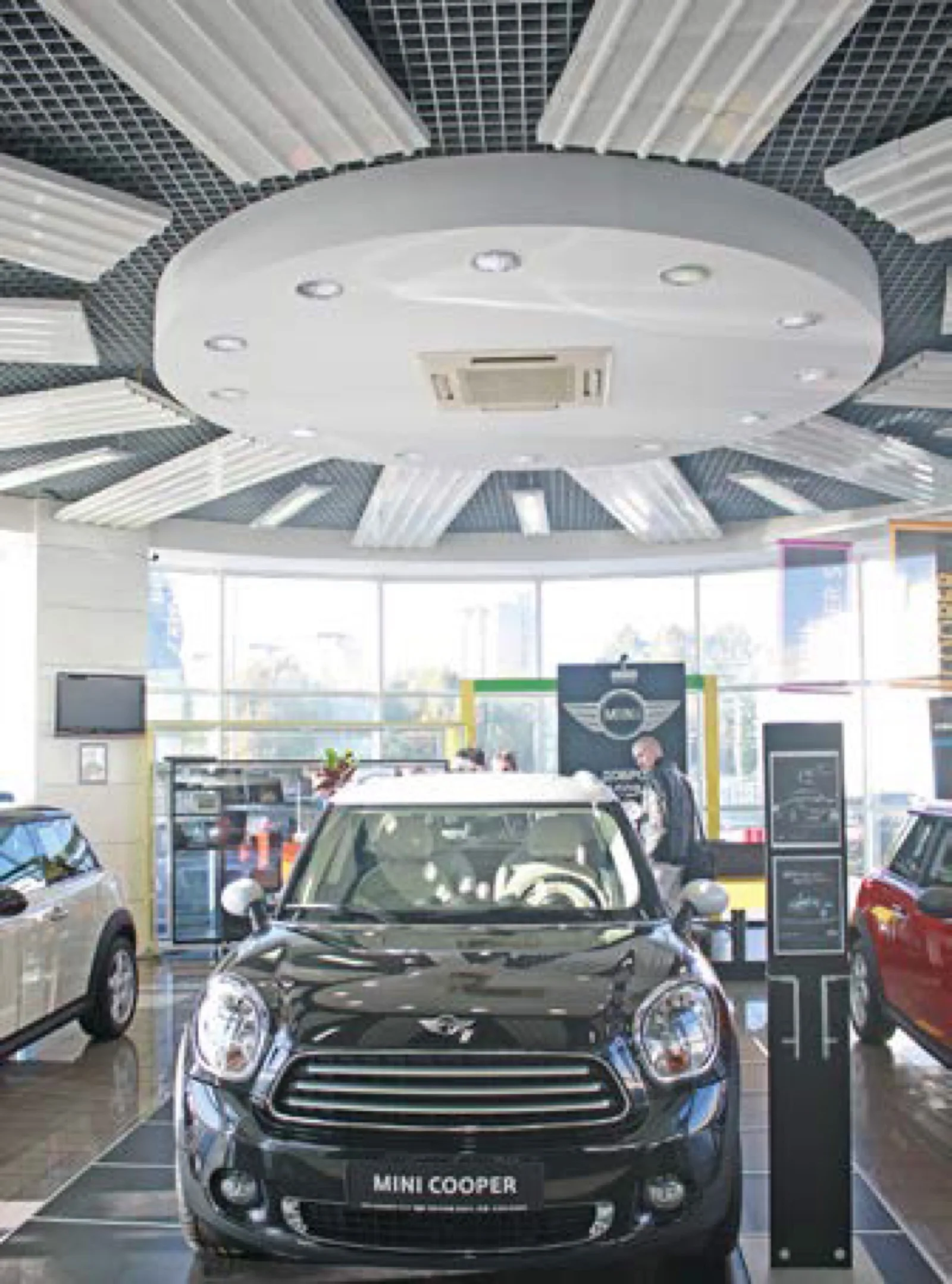

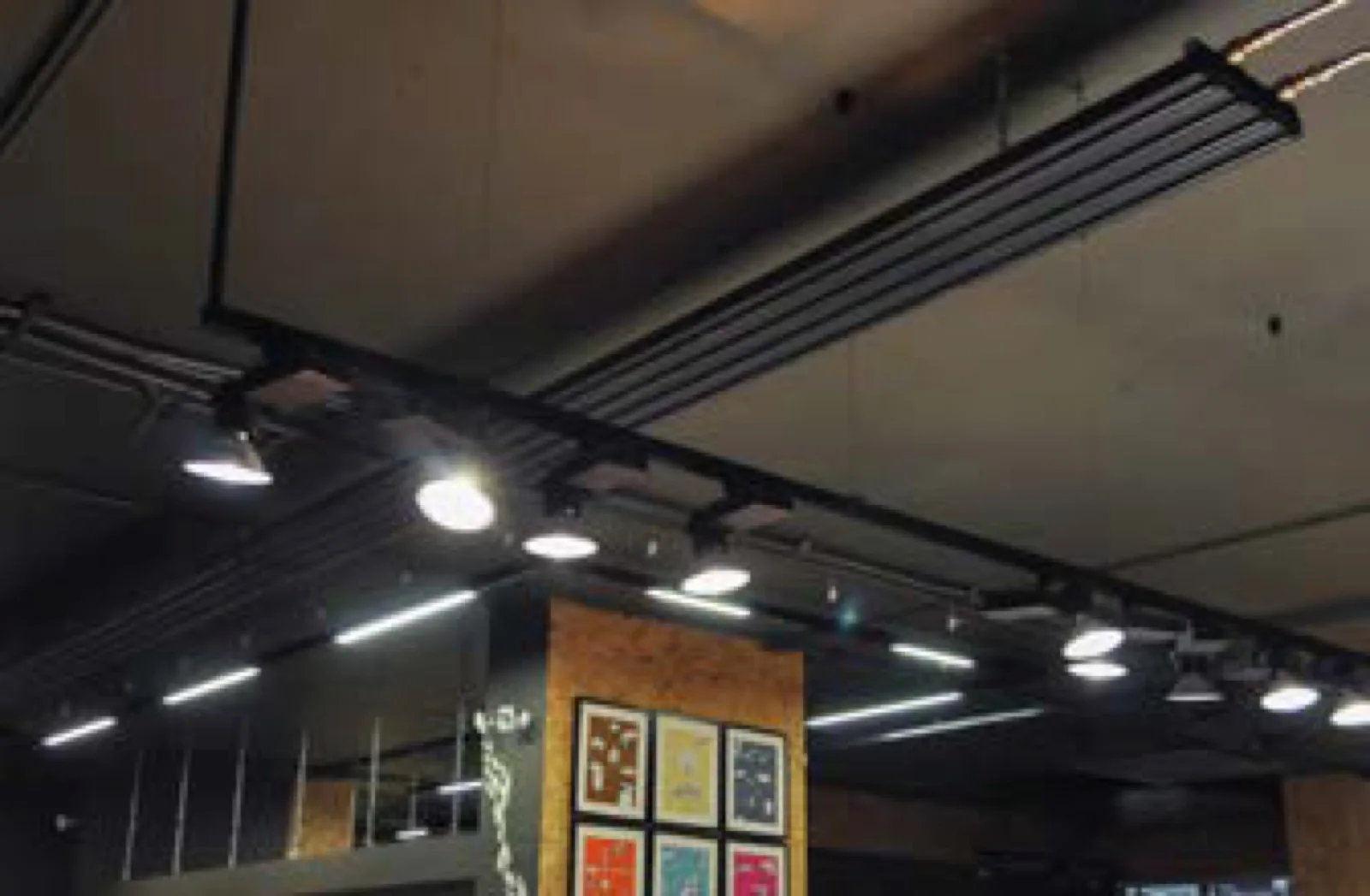

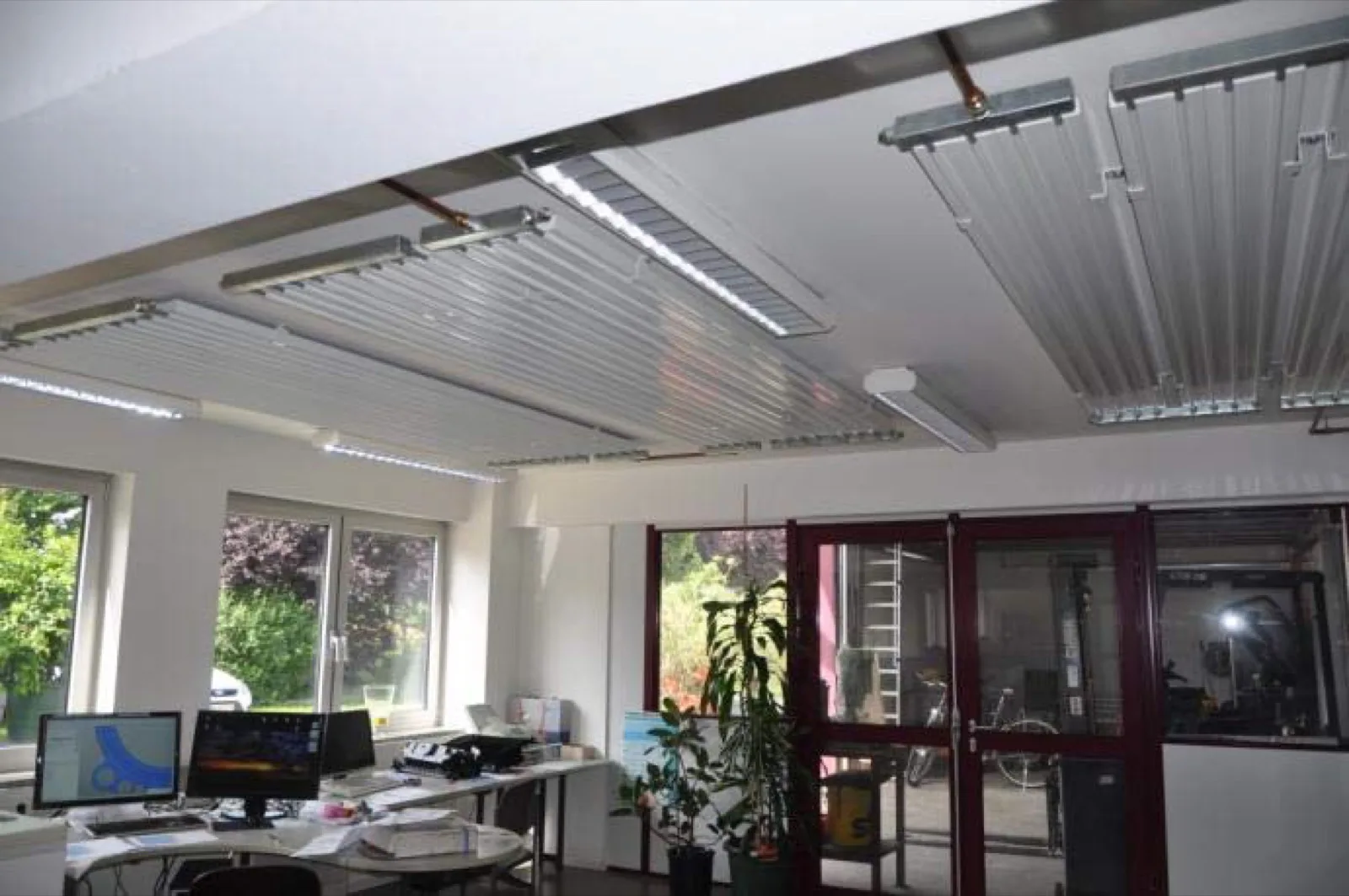

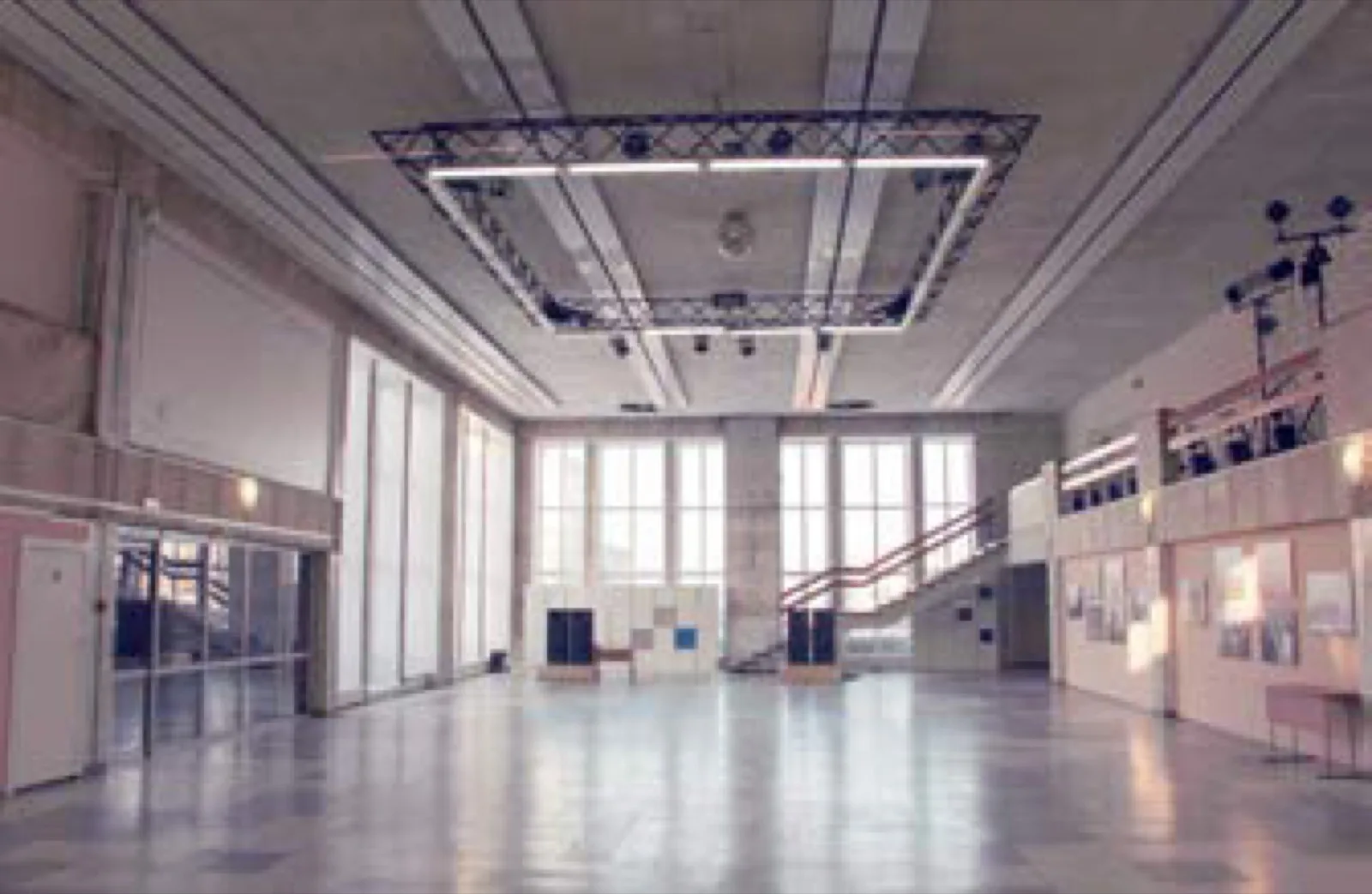

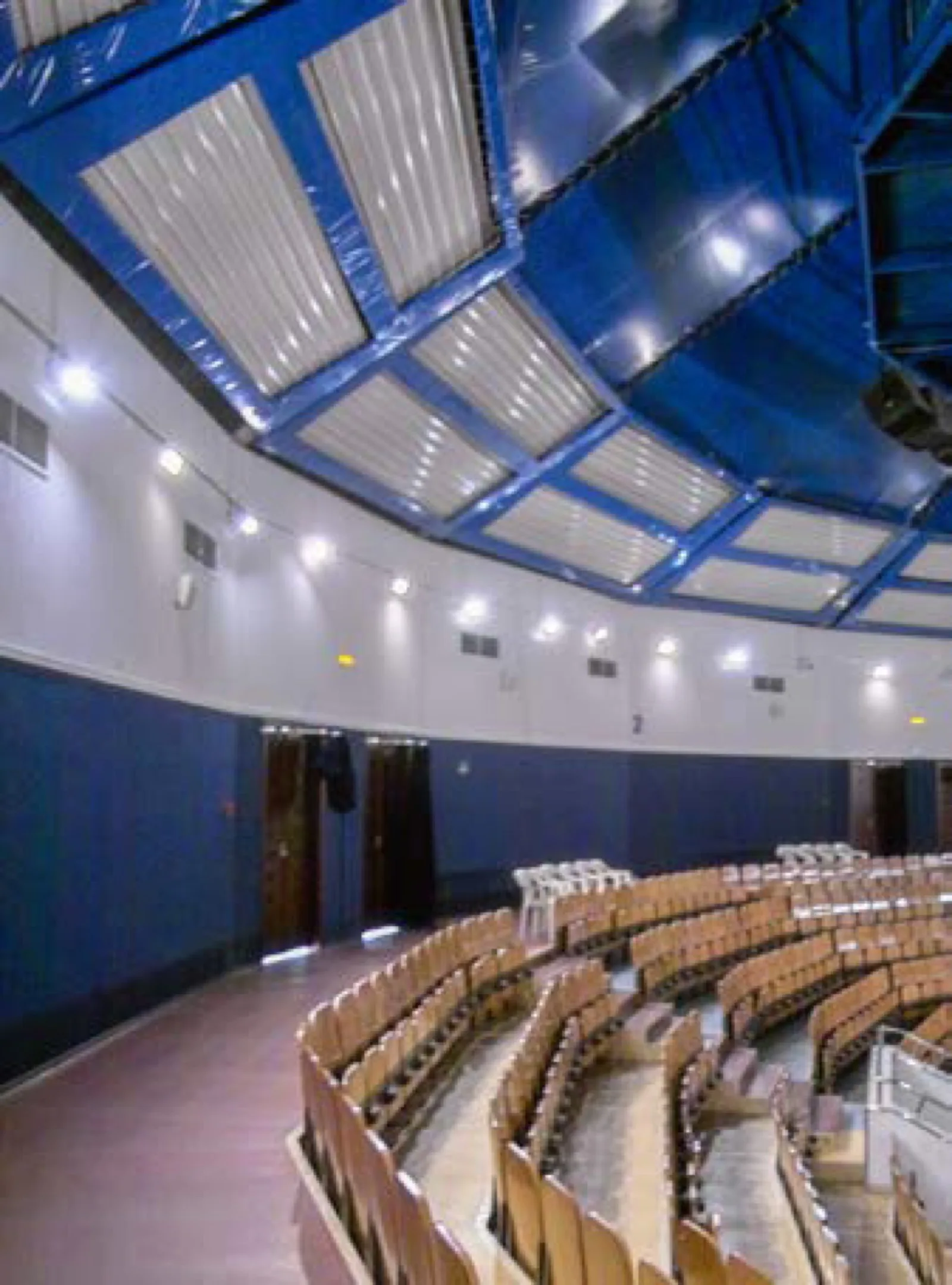

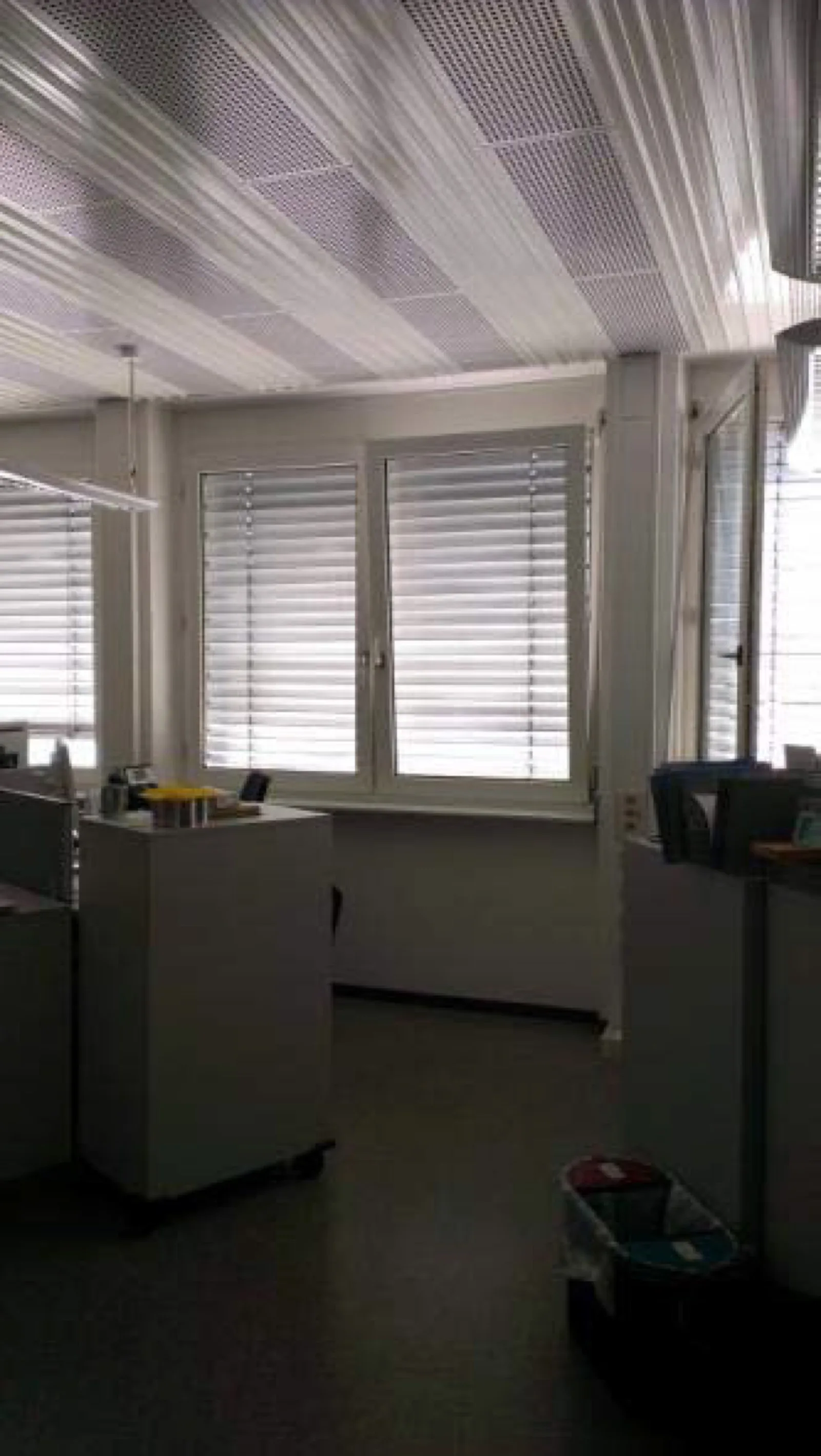

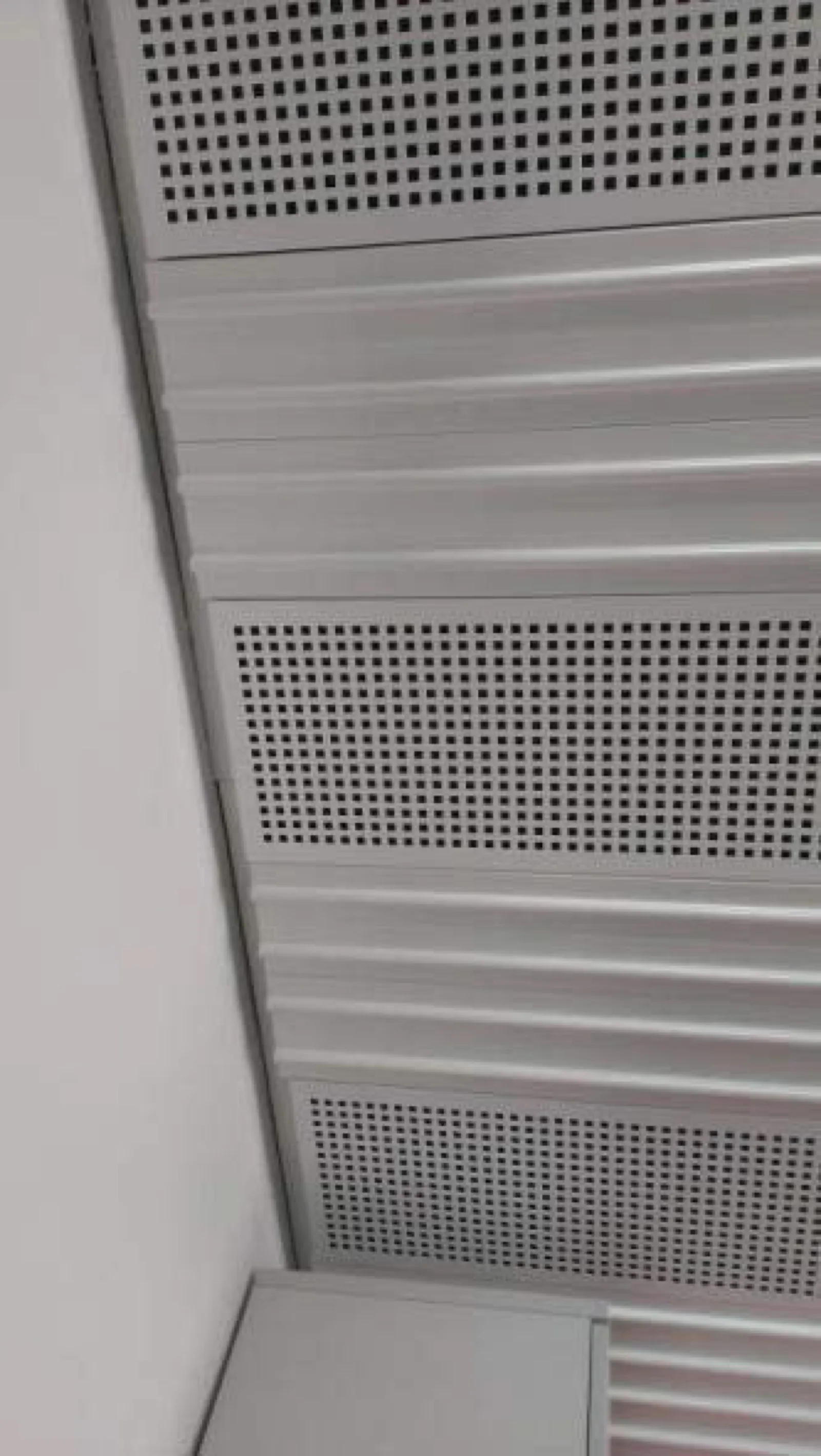

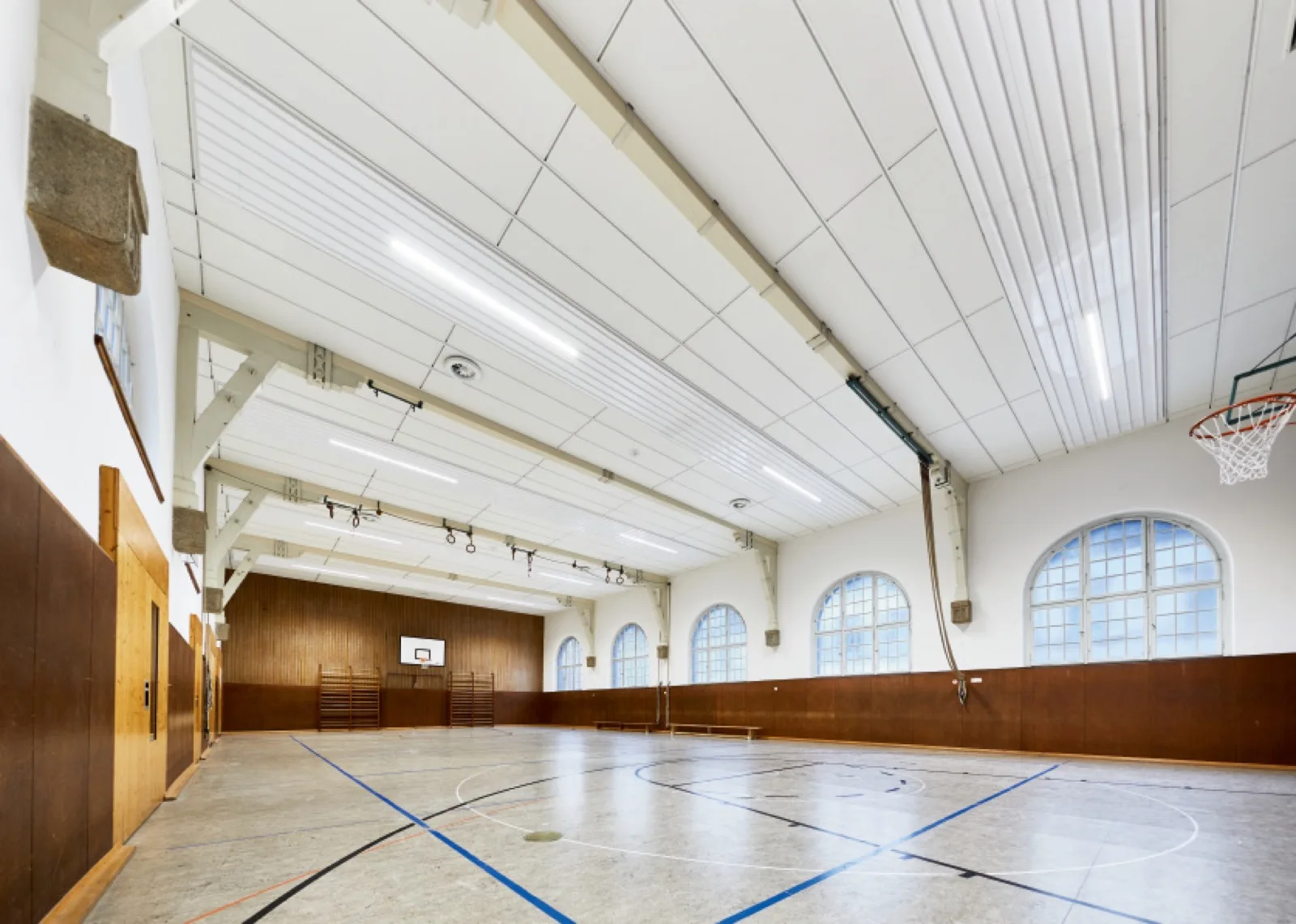

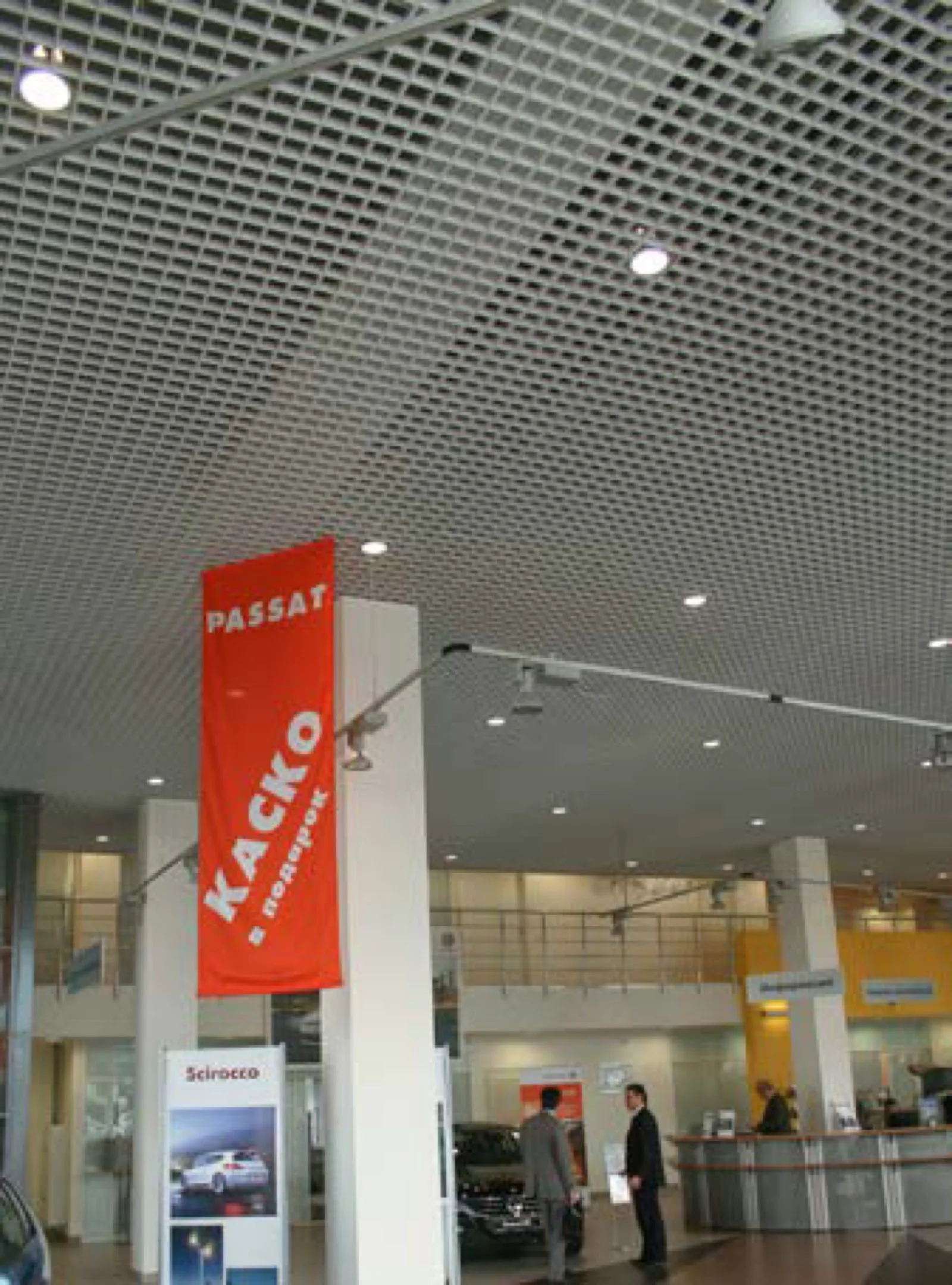

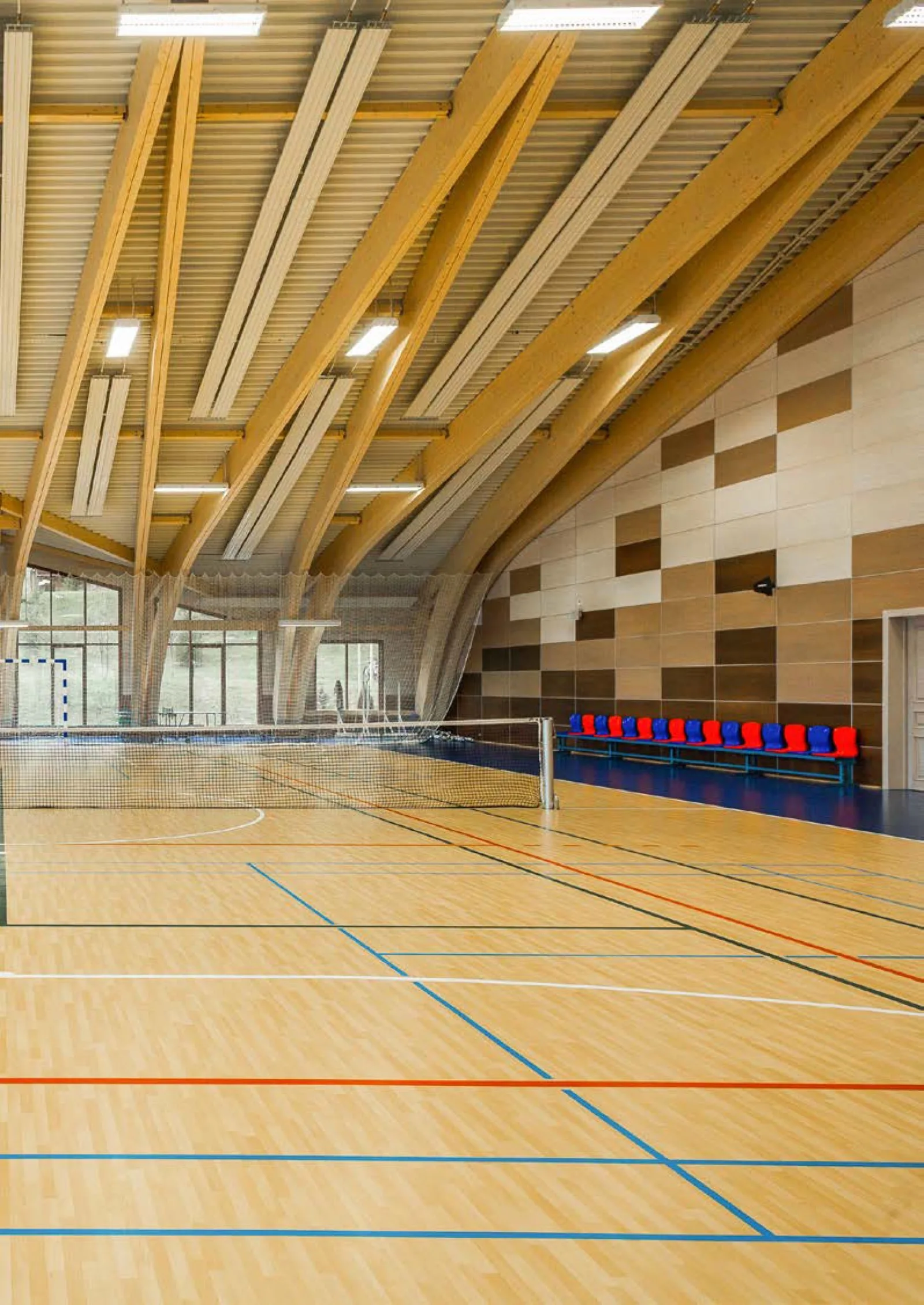

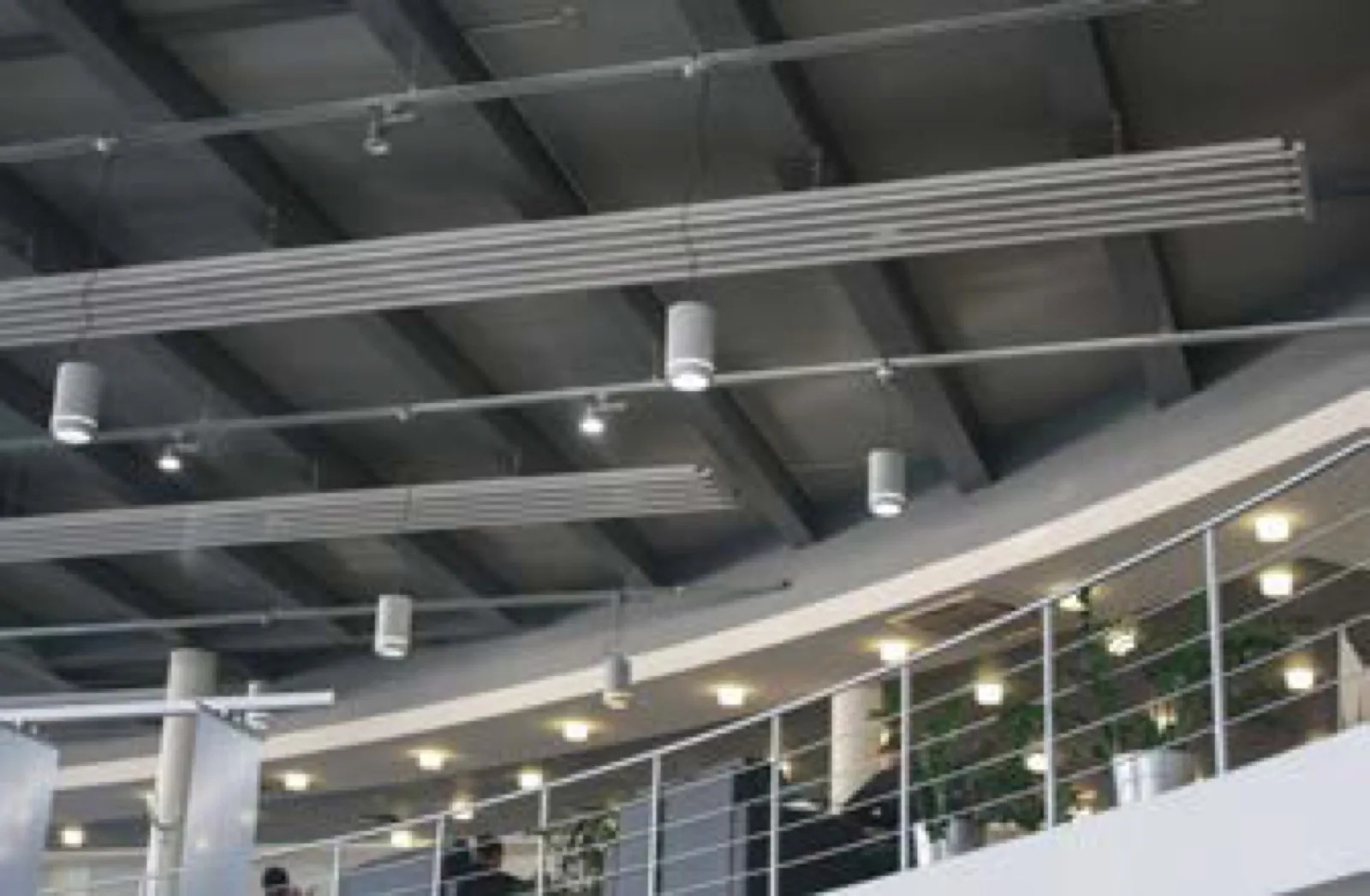

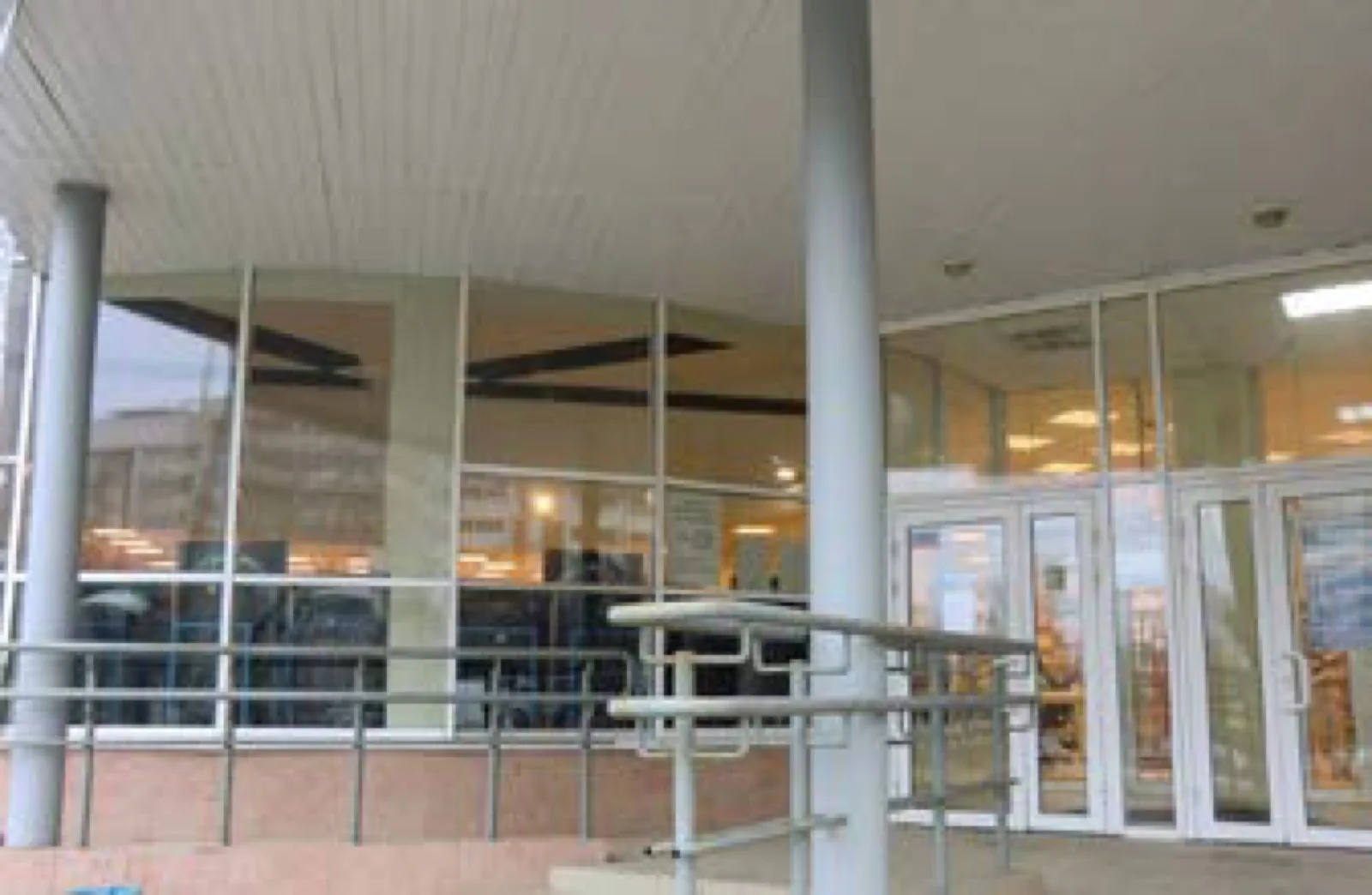

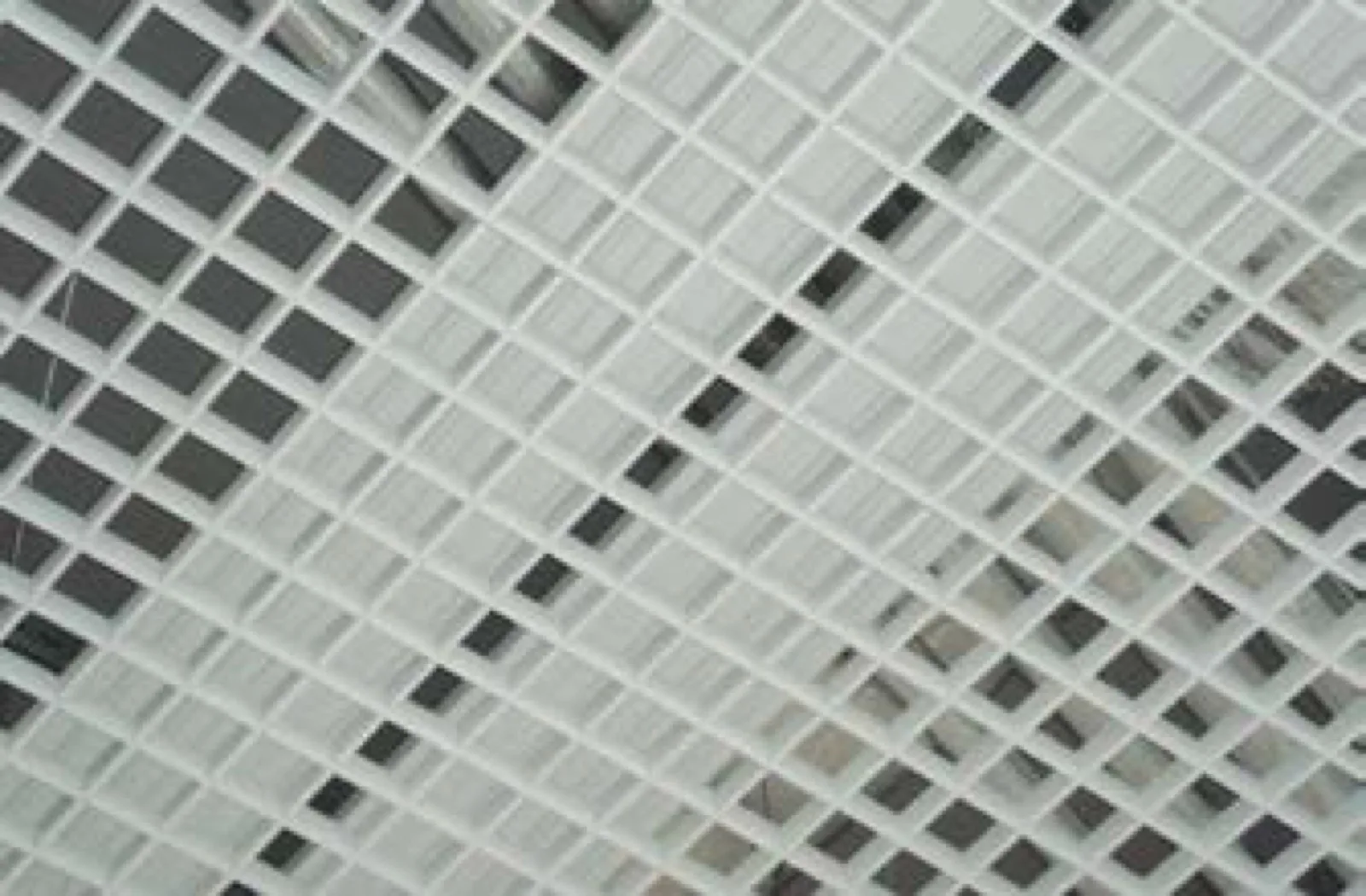

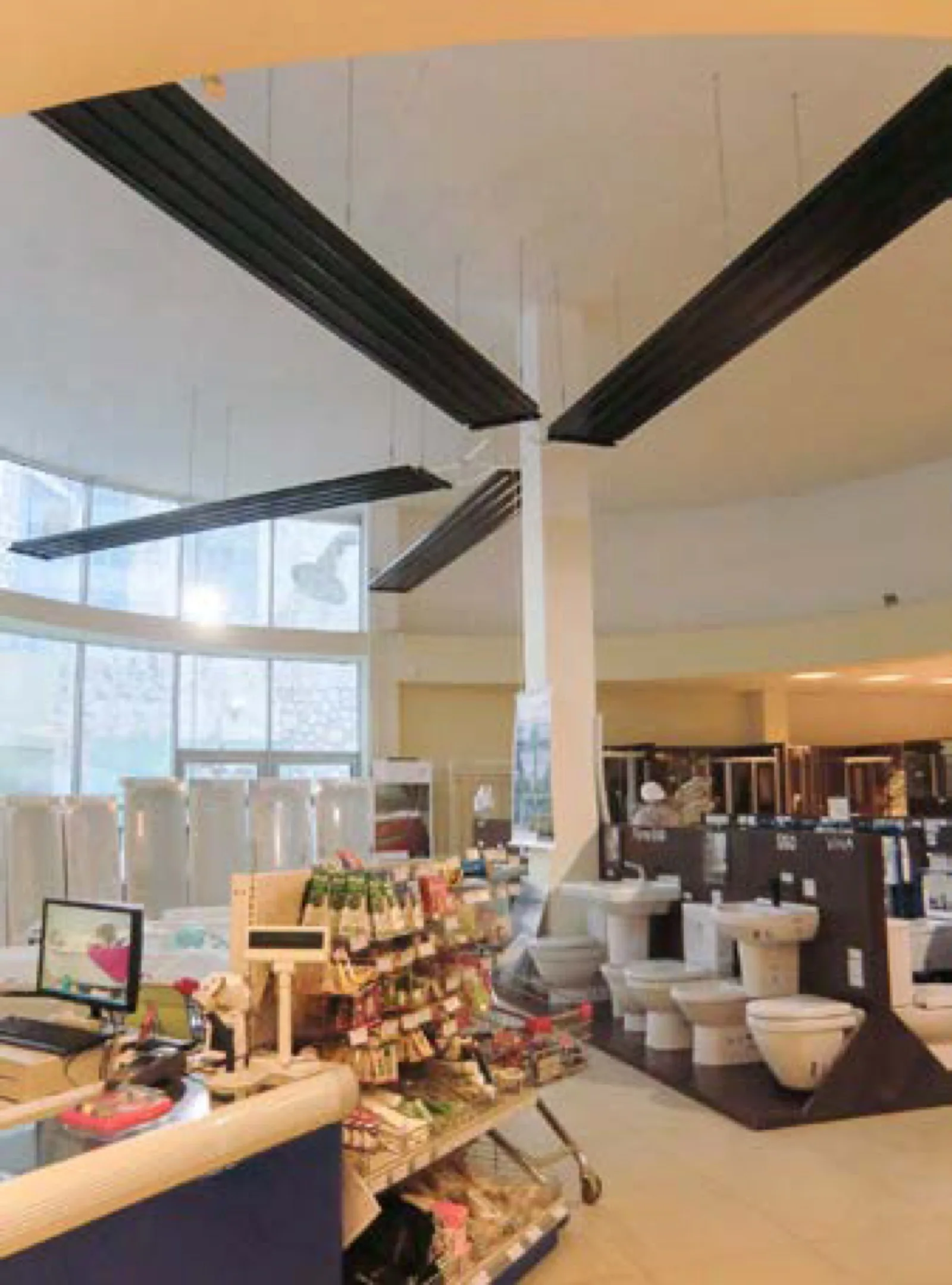

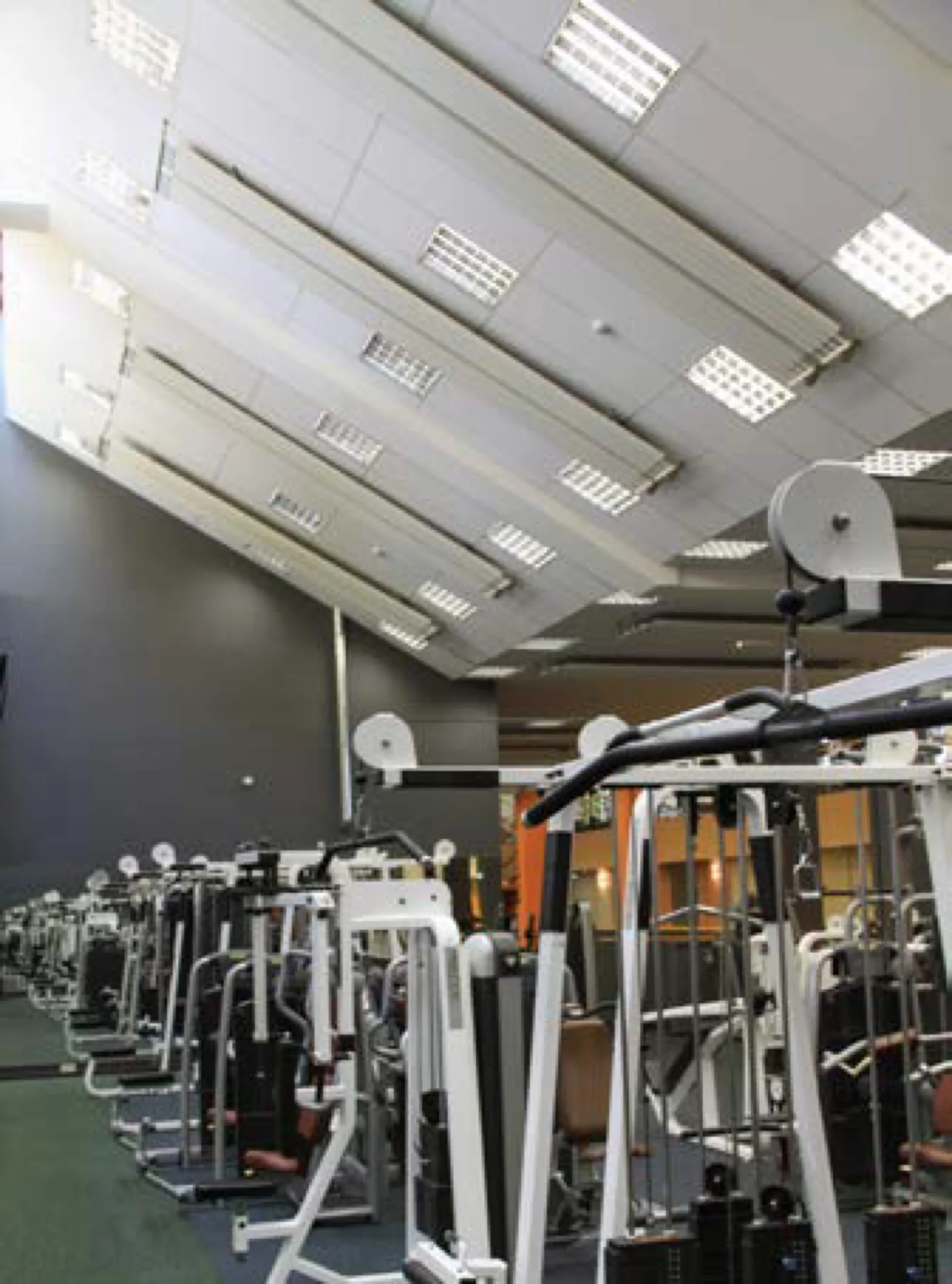

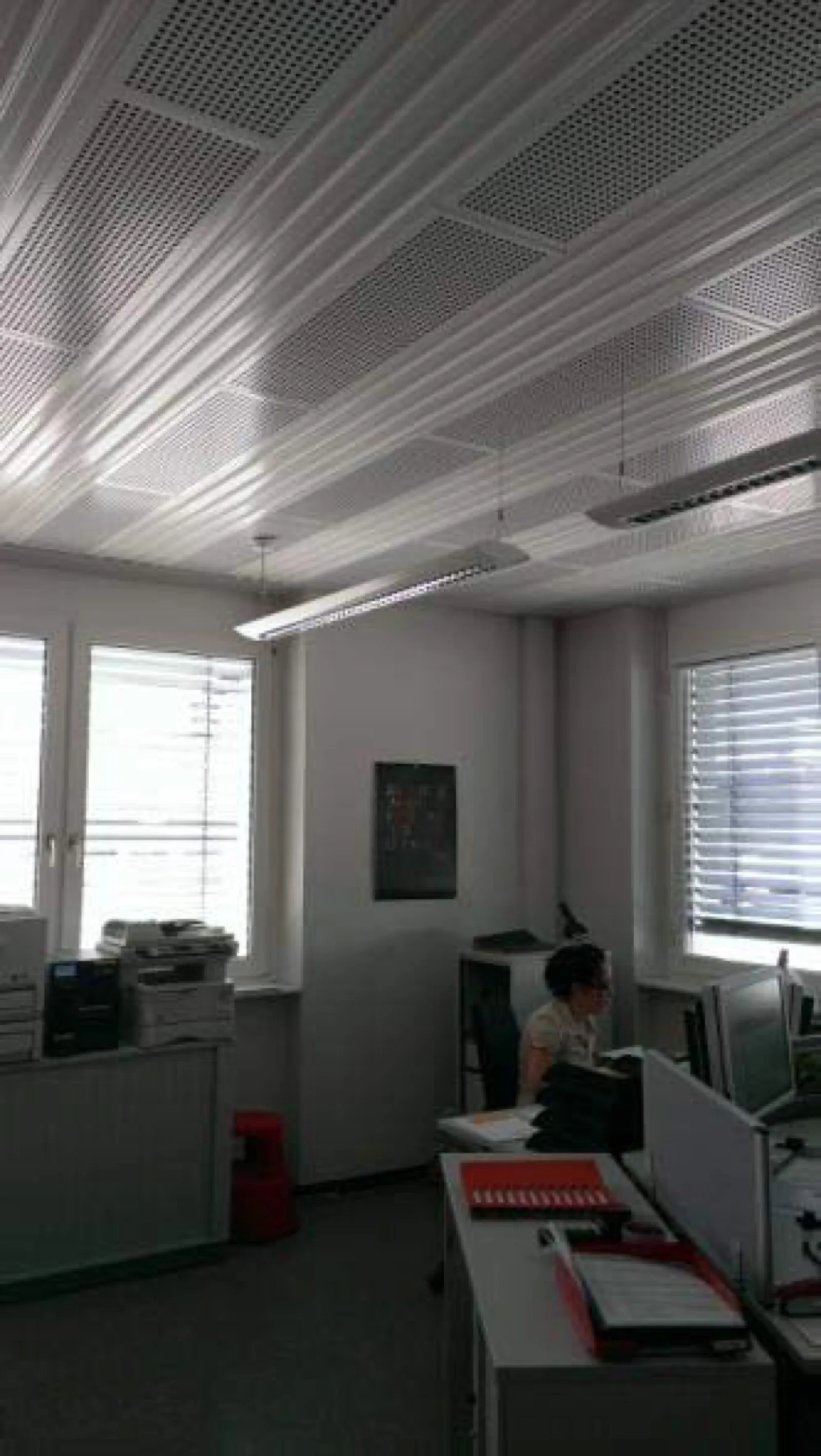

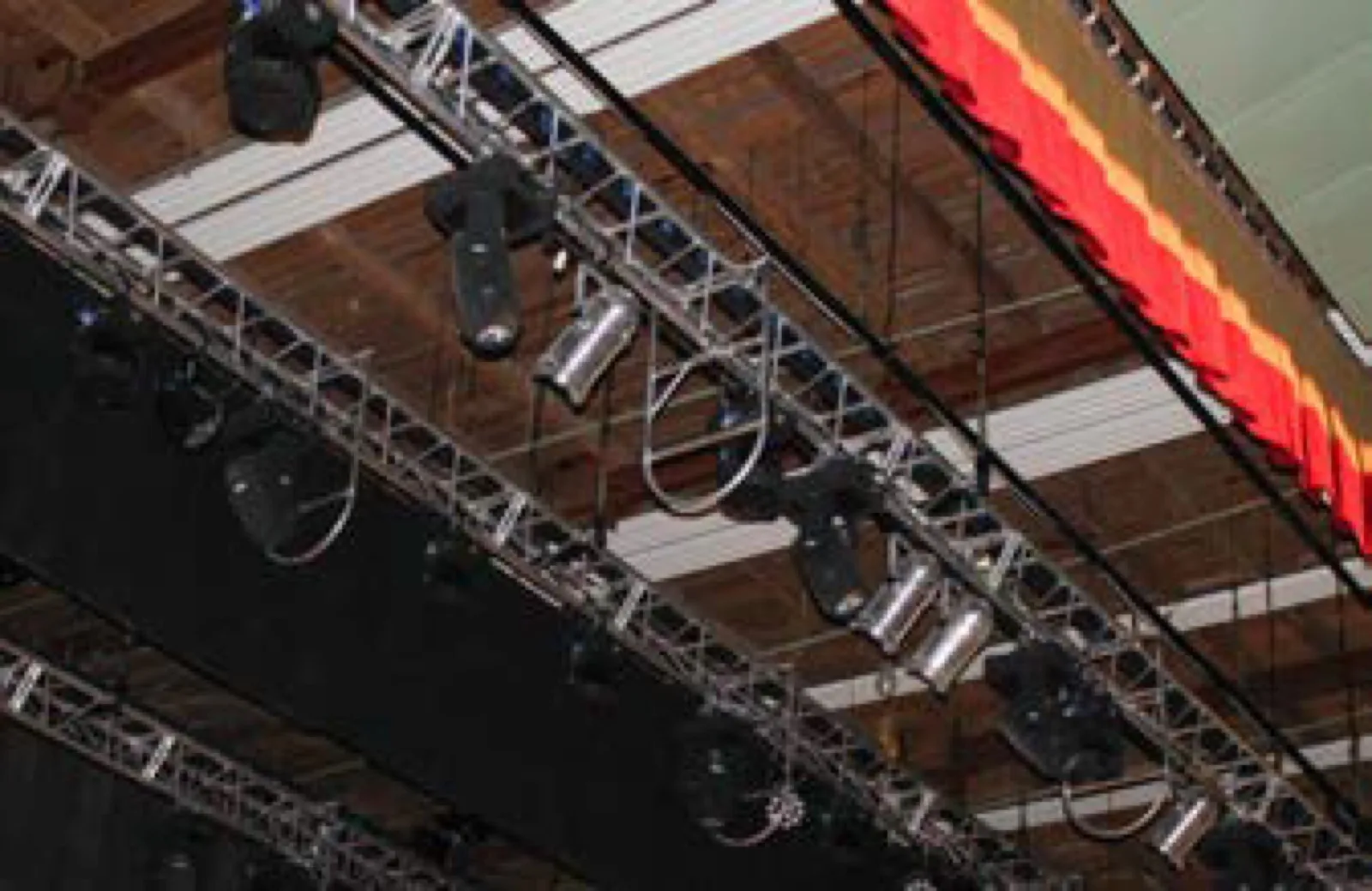

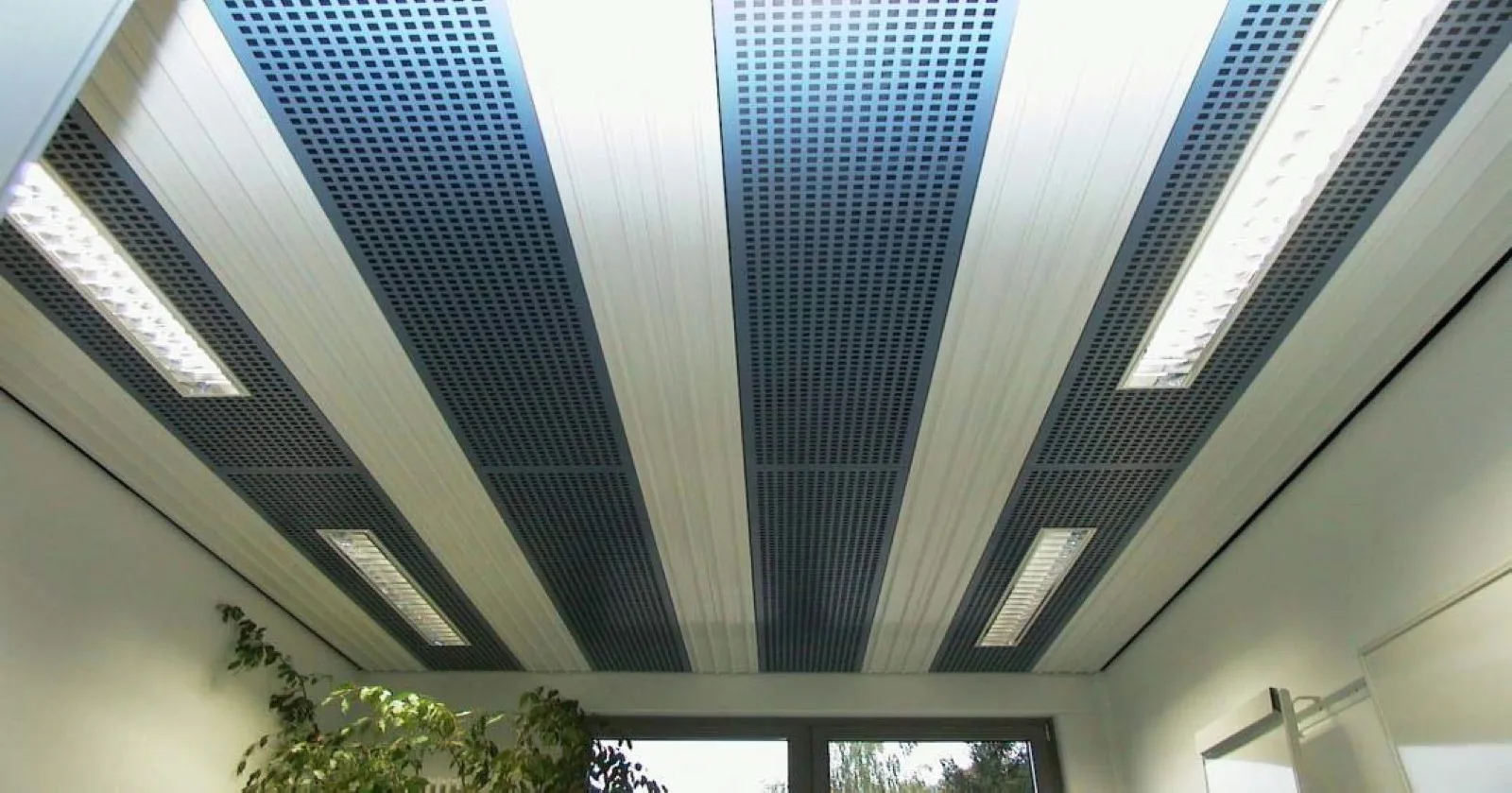

Примеры объектов с установленными системами лучистого отопления
Фото проектов скоро появятся
Мы подготавливаем фотоотчёты по реализованным объектам: Интеко, Князево, Тетраэдр. Они будут добавлены в ближайшее время.
Компания «ПРОЕКТ ЛУЧ» обладает многолетним опытом в сфере строительно-монтажных работ и является членом Ассоциация строителей СРО "БашстройТЭК", предлагая полный комплекс услуг по проектированию, поставке и монтажу инженерных систем любой сложности.
Наша ответственность застрахована, что подтверждает способность компании реализовывать проекты любой сложности — от частных домов до крупных промышленных объектов. Мы являемся официальным партнёром АО «Фирма Изотерм» — крупнейшего российского производителя потолочных излучающих панелей.
Доверьте нам создание комфортного и экономичного климата — мы гарантируем качество, сроки и индивидуальный подход к каждому клиенту.
Расчёт системы лучистого отопления для вашего объекта
Прямые поставки панелей Экотерм Про от производителя
Профессиональная установка системы отопления
Настройка, тестирование и запуск системы в эксплуатацию
Оставьте заявку, и мы подготовим расчёт системы лучистого отопления для вашего объекта бесплатно
Водяное лучистое отопление — это система, в которой горячая вода циркулирует по трубам в потолочных панелях, нагревая излучающий экран. Экран испускает инфракрасные волны, которые нагревают предметы, людей и пол, а те в свою очередь отдают тепло воздуху. Технология была разработана в СССР в 60-х годах и широко распространена в Европе.
Воздушное отопление нагревает воздух, который поднимается к потолку — в здании высотой 12 м воздух под крышей прогревается до 35–40°C, а рабочая зона остаётся холодной. Лучистое отопление нагревает непосредственно людей и предметы через инфракрасное излучение, обеспечивая равномерный температурный профиль по всей высоте и экономию энергии до 40–50%.
Экономия тепловой энергии составляет от 40 до 50% по сравнению с воздушным отоплением. При лучистом отоплении температуру воздуха понижают на 3–4°C от расчётной, а каждый градус снижения уменьшает затраты на 6–7%. Дополнительно отсутствуют расходы на электроэнергию (нет вентиляторов) и обслуживание системы.

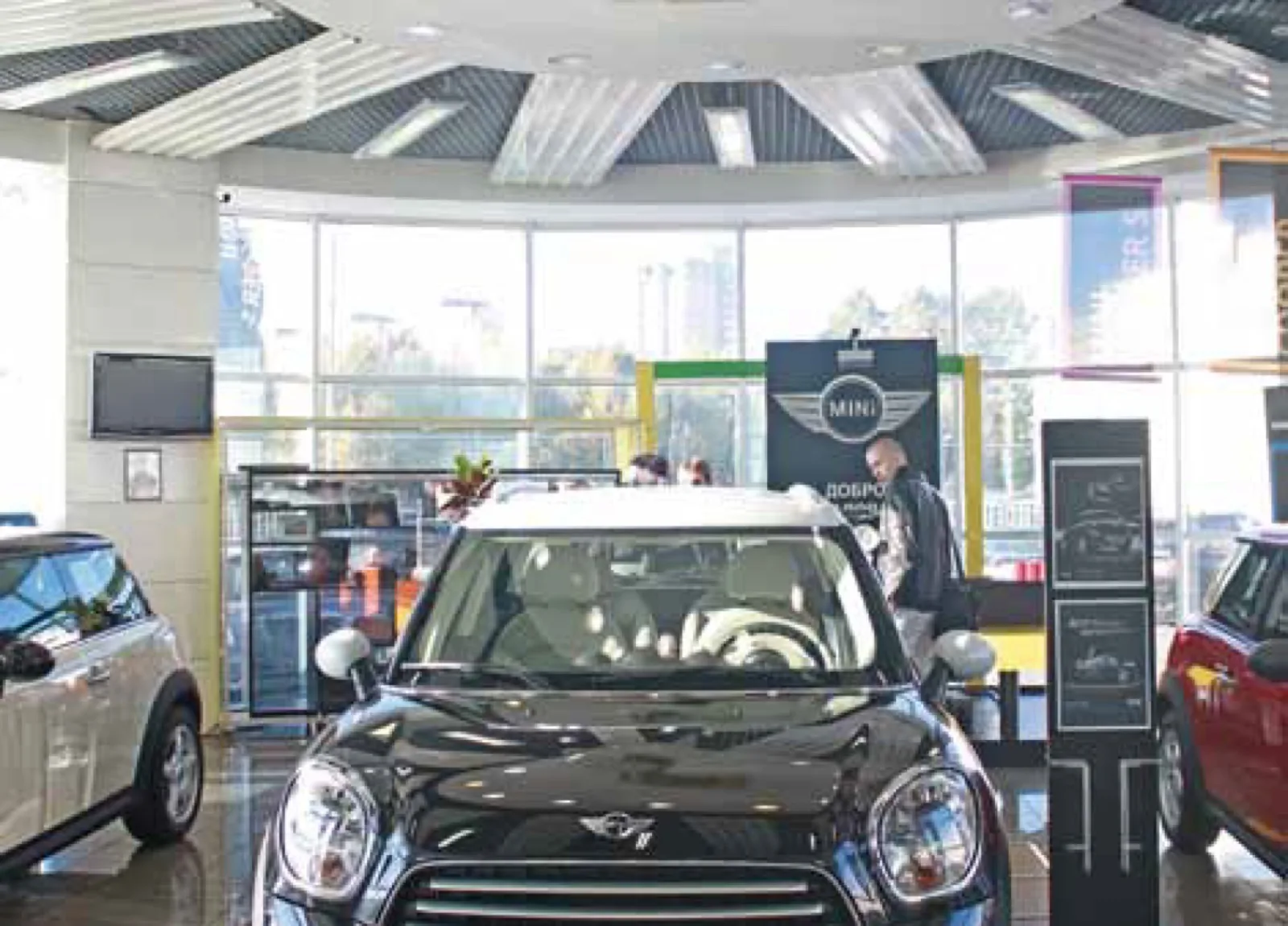

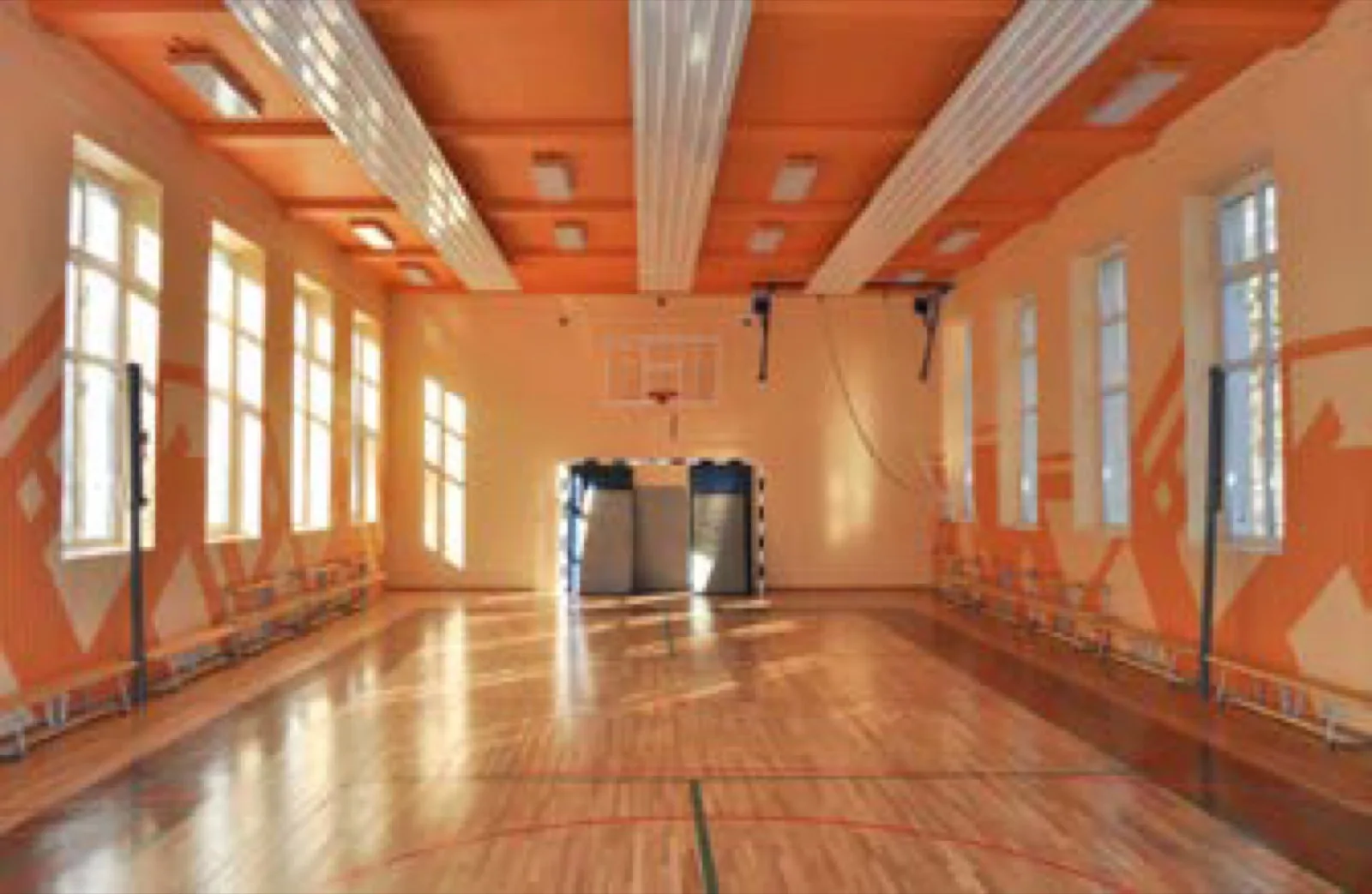

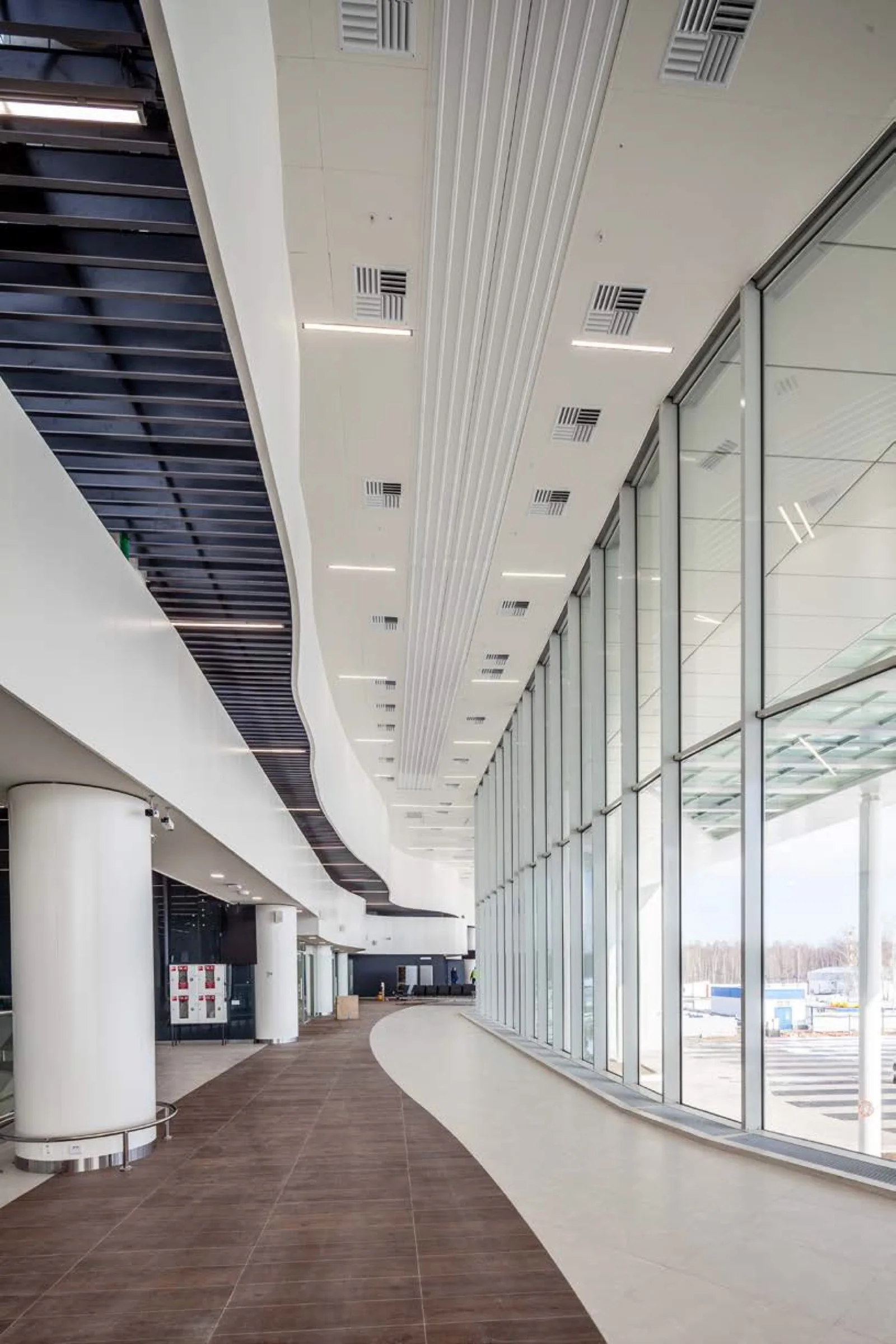

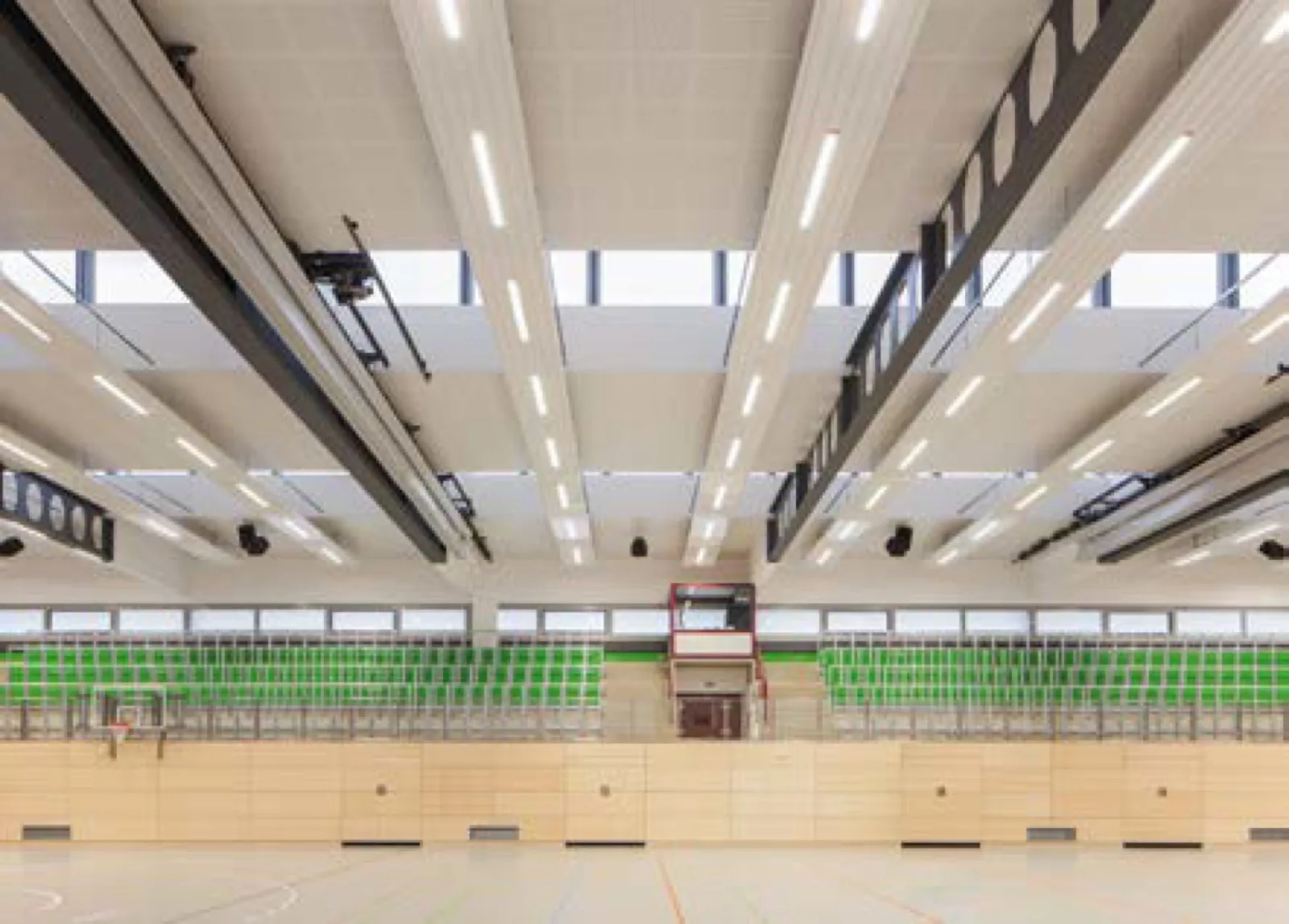

Панели идеальны для помещений с высотой потолков от 4 до 40 метров: производственные цеха, склады, логистические центры, торговые комплексы, автосалоны, спортивные залы, животноводческие фермы, аэропорты и вокзалы. Применяются в школах, больницах и других учреждениях без ограничений.
Срок службы панелей Экотерм Про равен сроку эксплуатации здания. Конструкция предельно проста — стальные панели с трубами без подвижных частей и электрических компонентов. Гарантия производителя АО «Фирма Изотерм» составляет 4 года. Панели сертифицированы по ГОСТ Р 53583 и EN 14037-2.
Нет. Эксплуатационные расходы на обслуживание полностью отсутствуют. В системе нет фильтров, вентиляторов, электродвигателей и других изнашиваемых элементов. Панели не требуют чистки, промывки или регулярных профилактических работ.
Да. Водяные лучистые панели работают и на охлаждение помещений в летний период. Для этого по трубам подаётся охлаждённая вода (возможно использование грунтовых вод). Это позволяет обеспечить комфортный климат круглый год с помощью одной системы.
Линейка включает 43 серии и 284 модели с более чем 1 400 000 вариантов типоразмеров и подключений. Ширина панелей: 307, 660, 1020, 1380 мм. Длина: от 1000 до 7000 мм с шагом 1000 мм. Толщина около 56 мм. Стандартный цвет RAL 9016 (белый), возможны любые цвета RAL.
Стоимость зависит от площади, высоты потолков, теплопотерь здания и требуемой мощности. Мы делаем индивидуальный расчёт для каждого объекта бесплатно. Средний срок окупаемости системы составляет 3–5 лет за счёт экономии на энергоносителях и отсутствия эксплуатационных затрат.
